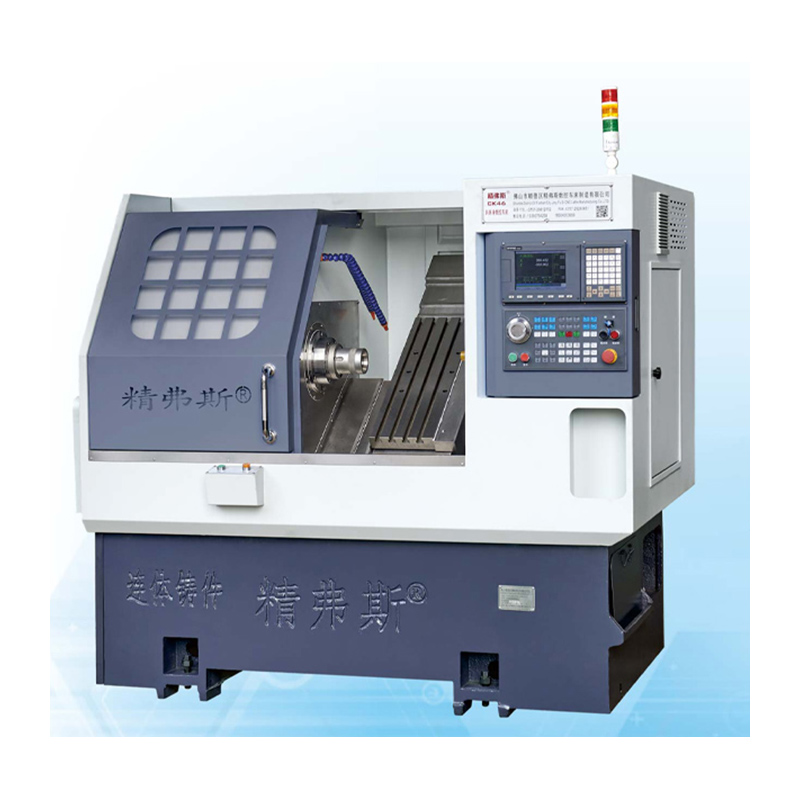

ການຫມູນວຽນການປະສົມປະສານ cccound cnc lathe

ລັກສະນະທີ່ກໍານົດຂອງJingfusi®ປ່ຽນແປງການປ່ຽນແປງ CNC ເພີ່ມ CNC ແມ່ນການກໍ່ສ້າງທີ່ແຂງແລະທົນທານຕໍ່. ສິ່ງນີ້ຮັບປະກັນວ່າ, ໂດຍບໍ່ສົນເລື່ອງຂອງວຽກທີ່ຕ້ອງການທີ່ສຸດ, ມັນຮັກສາຄວາມຖືກຕ້ອງທີ່ບໍ່ຫວັ່ນໄຫວແລະມີຜົນງານທີ່ສອດຄ່ອງ. ອວດອ້າງໃນຕຽງນອນທີ່ຫນັກຫນ່ວງແລະເສັ້ນຊື່ທີ່ຫນັກຫນ່ວງ, ເຄື່ອງຈັກນີ້ແມ່ນຫັດຖະກໍາສໍາລັບອາຍຸຍືນແລະສະຫນອງຜົນໄດ້ຮັບທີ່ສາມາດຕອບແທນຄວາມຄາດຫວັງທັງຫມົດ.

ຕົວແບບ:CK76DTY

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ການແນະນໍາການຜະລິດແບບປະສົມປະສານການຜະລິດ CNC ເພີ່ມຂື້ນ

ການຫັນປ່ຽນແປງການປ່ຽນແປງຂອງໂຮງງານຜະລິດ CCND-PURT-CHIRED CONTUD ທີ່ສະຫນອງໂດຍJingfusi®ແມ່ນວິທີແກ້ໄຂສຸດທ້າຍສໍາລັບເຄື່ອງຈັກທີ່ຊັດເຈນແລະການປະດິດ.

ໂດຍພື້ນຖານແລ້ວ, ມູນຄ່າຫຼັກຂອງການປ່ຽນແປງການປ່ຽນແປງ -l-Milling-Milling-Mill CRNUS CONTUAL CONTUND-PROCALLE COTH ແມ່ນເພື່ອໃຫ້ມີຄວາມລະມັດລະວັງ, ປະສິດທິພາບແລະຄວາມຄ່ອງແຄ້ວໃນການຮັບມືກັບຂະບວນການຜະລິດທີ່ທັນສະໄຫມ. ໂຮງງານຜະລິດ CNC-Turn CNC ນໍາໃຊ້ເຕັກໂນໂລຢີຕັດເພື່ອປະຕິບັດການປະຕິບັດງານທີ່ມີປະຕິບັດຢ່າງຖືກຕ້ອງແລະວ່ອງໄວແລະວ່ອງໄວ, ເຈາະແລະປາດຢາງ.

ບໍ່ພຽງແຕ່ເທົ່ານັ້ນ, ການປ່ຽນເປັນສີປະສົມ CNC ເພີ່ມ CNC ຍັງມີເຄື່ອງມືທີ່ມີຄວາມໄວສູງເພື່ອຮັບປະກັນຄວາມໄວໃນການຕັດທີ່ໄວກວ່າແລະຖືກຕ້ອງໃນລະຫວ່າງການປຸງແຕ່ງ. ຄຸນນະສົມບັດນີ້ແມ່ນມີຄວາມສໍາຄັນເປັນພິເສດໃນຫນ້າວຽກທີ່ສັບສົນເພາະມັນສາມາດຫຼຸດຜ່ອນເວລາຂອງວົງຈອນການຜະລິດຢ່າງຫຼວງຫຼາຍໃນຂະນະທີ່ຮັກສາຄວາມຖືກຕ້ອງສູງ.

ມີຫຍັງອີກ, ລະບົບຄວບຄຸມ CNC ທີ່ມີຕົວຕົນຂອງເຄື່ອງມືເຄື່ອງຈັກຮັບເອົາການອອກແບບທີ່ເປັນມິດກັບຜູ້ໃຊ້, ເຮັດໃຫ້ມັນງ່າຍແລະໄວສໍາລັບຜູ້ດໍາເນີນການແລະການປະຕິບັດງານທີ່ມີປະສົບການ. ຄຸນນະສົມບັດນີ້ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບການສໍາມະນາ, ທຸລະກິດຂະຫນາດນ້ອຍແລະແມ່ນແຕ່ຕົ້ນໄມ້ທີ່ມີການຜະລິດຂະຫນາດໃຫຍ່.

ຈຸດເດັ່ນອີກອັນຫນຶ່ງຂອງການປ່ຽນແປງການປ່ຽນແປງ cncound cnt lathe ແມ່ນຄວາມສາມາດໃນການປຸງແຕ່ງທີ່ມີປະສິດຕິພາບຂອງມັນ. ດ້ວຍການແກວ່ງໄປຢູ່ເທິງຕຽງແລະໄລຍະຫ່າງໃຫຍ່ລະຫວ່າງສູນ, ມັນສາມາດຈັດການກັບ workpieces ຂະຫນາດໃຫຍ່ຂອງຂະຫນາດແລະຮູບຊົງຕ່າງໆເພື່ອຕອບສະຫນອງເກືອບວ່າມີຄວາມຕ້ອງການເກືອບທຸກເຄື່ອງ.

ລາຍຊື່ຕົວກໍາກັບການປ່ຽນແປງຂອງໂຮງງານປະສົມປະສານ

ລາຍການ	ຮູບແບບຂອງ lathe	ຫນ່ວຍງານ	ck46dty	CK52DTY
ຂອບເຂດການປຸງແຕ່ງ	ເສັ້ນຜ່າກາງຫມູນວຽນສູງສຸດຂອງ spindle ໄດ້	mm	ø 600
	ຄວາມຍາວຂອງວົງມົນດ້ານນອກສູງສຸດ	mm	300
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 45	ø 55
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງ 4500)	4200 (ຕັ້ງຄ່າ 3500)

	ປະເພດຫົວຫນ້າ spindle		A2-5	A2-6
	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 56	ø 66
ລ້ຽງ	X / Z / Y / y ເສັ້ນເລືອດຕັນສູງສຸດແກນ	mm	800/400 / ± 60


	ຫົວພະລັງງານ 90 °ທີ່ຜ່ານຈຸດໃຈກາງຂອງ spindle	mm	60
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງ X / Z / Y AXIS	m / ຂອງຂ້ອຍ	24 (ຕັ້ງ 18) / 24 (ຕັ້ງ 18) / 15 (ຕັ້ງ 12)
	x / z / y / y A ແກນ Axis screw rod	mm	32/32/32
	ລາງລົດໄຟ X / Z / Y / Y Axis Axis	mm	35/35/35
turret ພະລັງງານ	ຮູບແບບ turret ພະລັງງານ (turret ພະລັງງານ)	BMT	BMT45, BMT55 ທາງເລືອກ

	ເກັບຫົວຫນ້າພະລັງງານ	ແມ່ນ	er25
	ຂະຫນາດຂອງຜູ້ຖືເຄື່ອງມືທີ່ກໍານົດ	mm	25x25
	ເສັ້ນຜ່າສູນກາງກອງທັບເຮືອ	mm	ø25
tailstock	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	7.5 KW / ໃຫ້ຄະແນນ 47nm	11 ກິລາ / ໃຫ້ຄະແນນ 72NM


	X / Z / Y / Y Axis Motor Power Power / Torque	KW / NM	Yaskawa 1.8kw / 11.5n. ທາງເລືອກລຸ້ນລຸ້ນໃຫມ່ລຸ້ນໃຫມ່ / ຈັດອັນດັບ 11.5nm
	ຄວາມໄວສູງສຸດຂອງ turret mot ມໍເຕີພະລັງງານ	r / min	8000000 ° (ຫົວພະລັງງານ≤7000ປ່ຽນ, ຫົວພະລັງງານ 90 °
	ພະລັງງານມໍເຕີພະລັງງານ / ແຮງບິດ	KW / NM	8.5 KW / ໃຫ້ຄະແນນ 16,5NM
	ພະລັງງານ / torque ຂອງ turret traving ການປ່ຽນມໍເຕີ	KW / NM	New Generation1.0 KW /3.1NM
ອື່ນ	ອຸປະກອນເບກຕໍາແຫນ່ງ Spindle		ຄວາມກົດດັນໄຮໂດຼລິກ


	inclination ນອນ	°	35 °
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2200x1500x1900
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	3900kg
	ພະລັງງານທັງຫມົດ	ແມະ	15
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	3

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0035


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງ y-axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ y. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.004


C Axis Repart Poat		ກວດສອບການປ່ຽນແປງຂອງ S-Axis ຈຸດຄົງທີ່, ຫມາຍເຫດທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາ	20 ວິນາທີ arc


C Axis ຕໍາແຫນ່ງ Rotary Rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຖານະທີ່ມີຄວາມຖືກຕ້ອງຂອງ C-Axis: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ	72 ວິນາທີ ARC


ການບີບອັດຫົວຫນ້າພະລັງງານ		ໂກນດອກ	0.015

ການບີບອັດຫົວຫນ້າພະລັງງານ		ຫນີບຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
