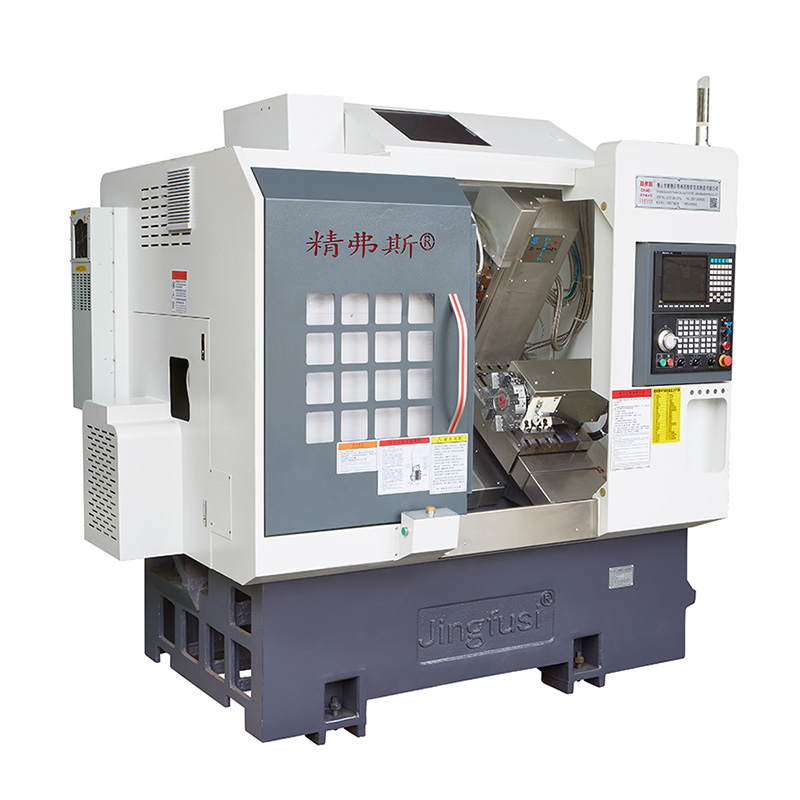

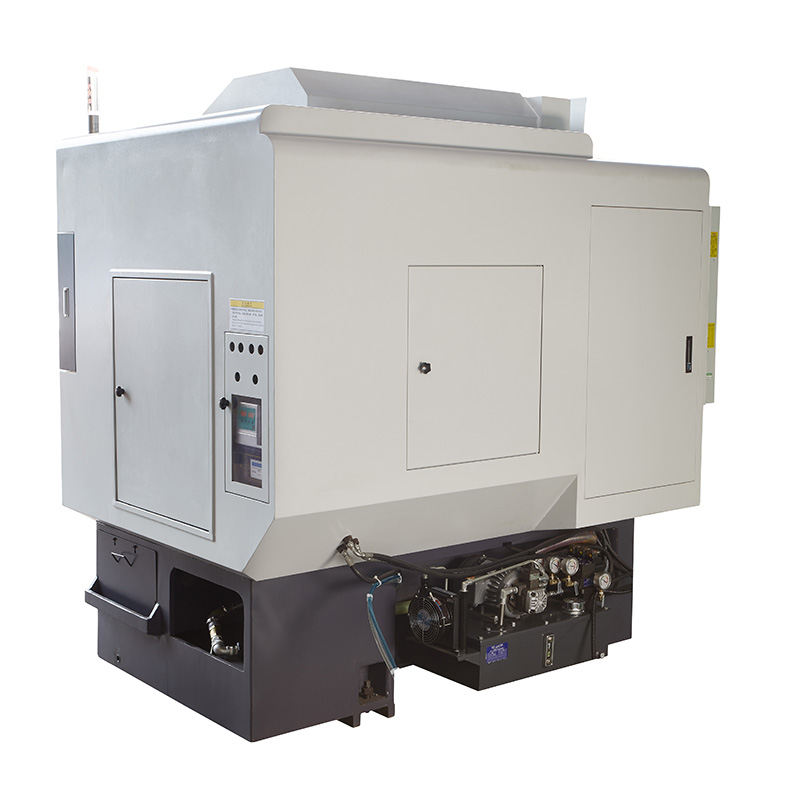

ເຄື່ອງ CNC Turning ແລະ Milling ທີ່ມີປະສິດທິພາບສູງ

Jingfusi® CNC Turning and Milling Machine ທີ່ມີປະສິດຕິພາບສູງມີຄຸນສົມບັດທີ່ແຂງແຮງ, ໜັກໜ່ວງ ແລະ ການຂຽນໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມໂປຼແກຼມလွှာอีกด้วย ເພື່ອຮັບປະກັນຄວາມແມ່ນຍໍາໃນທຸກວຽກງານ. ບໍ່ວ່າທ່ານຕ້ອງການເຈາະຮູ, ຕັດຮູບຮ່າງທີ່ສັບສົນ, ຫຼືສໍາເລັດຮູບຄ້າຍຄືກະຈົກໃນ workpiece ຂອງທ່ານ, ເຄື່ອງຂອງພວກເຮົາແມ່ນຂຶ້ນກັບວຽກງານ.

ຕົວແບບ:CK52-5+5+Y

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຄໍາຮ້ອງສະຫມັກ

ຫນຶ່ງໃນຜົນປະໂຫຍດທີ່ສໍາຄັນຂອງ Jingfusi® CNC CNC Turning ແລະ Milling ປະສິດທິພາບສູງຂອງພວກເຮົາແມ່ນ versatility ຂອງຕົນ. ດ້ວຍທາງເລືອກຂອງເຄື່ອງມືຕ່າງໆ, ເຄື່ອງຈັກຂອງພວກເຮົາສາມາດປະຕິບັດການຫມຸນ, ໂມ້, ແລະເຈາະ, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ສົມບູນແບບສໍາລັບການຜະລິດຂະຫນາດນ້ອຍຫຼືໂຄງການການຜະລິດຂະຫນາດໃຫຍ່.

ການໂຕ້ຕອບຜູ້ເປັນມິດ

ຢ່າປ່ອຍໃຫ້ຄວາມສາມາດຂັ້ນສູງຂອງມັນຂົ່ມຂູ່ທ່ານ. ເຄື່ອງ CNC Turning ແລະ Milling ທີ່ມີປະສິດທິພາບສູງຂອງພວກເຮົາມີການໂຕ້ຕອບຜູ້ໃຊ້ທີ່ເຂົ້າໃຈງ່າຍທີ່ເຮັດໃຫ້ມັນງ່າຍສໍາລັບຜູ້ຊ່ຽວຊານໃນທຸກລະດັບປະສົບການທີ່ຈະດໍາເນີນການ. ດ້ວຍຈໍສະແດງຜົນສໍາຜັດແບບໂຕ້ຕອບແລະຊອບແວທີ່ເປັນມິດກັບຜູ້ໃຊ້, ທ່ານສາມາດຂຽນໂປຼແກຼມແລະປະຕິບັດຫນ້າວຽກທີ່ສັບສົນທີ່ສຸດດ້ວຍຄວາມຫມັ້ນໃຈ.

ຂະບວນການເຮັດວຽກທີ່ມີປະສິດທິພາບ

ຈຸດໃຈກາງຂອງການອອກແບບເຄື່ອງຈັກຂອງພວກເຮົາແມ່ນເນັ້ນໃສ່ປະສິດທິພາບ. ເຄື່ອງສາມາດຖືກຕັ້ງໂຄງການເພື່ອປະຕິບັດຫຼາຍວຽກງານໃນວົງຈອນດຽວ, ຫຼຸດຜ່ອນເວລາການຜະລິດແລະເພີ່ມ throughput. ນອກຈາກນັ້ນ, ເຄື່ອງຈັກຂອງພວກເຮົາມີ spindle ຄວາມໄວສູງທີ່ຊ່ວຍໃຫ້ຄວາມໄວຕັດໄວ, ດັ່ງນັ້ນການປັບປຸງການຜະລິດຕື່ມອີກ.

ແຂງແຮງທົນທານ

ພວກເຮົາເຂົ້າໃຈວ່າຄວາມໜ້າເຊື່ອຖືເປັນສິ່ງສຳຄັນທີ່ສຸດສຳລັບລູກຄ້າຂອງພວກເຮົາ. ນັ້ນແມ່ນເຫດຜົນທີ່ພວກເຮົາກໍ່ສ້າງເຄື່ອງຈັກ CNC Turning ແລະ Milling ທີ່ມີປະສິດທິພາບສູງຂອງພວກເຮົາດ້ວຍວັດສະດຸທີ່ມີຄວາມທົນທານ, ທົນທານ, ທົນທານຕໍ່ການໃຊ້ວຽກຫນັກ. ນອກຈາກນັ້ນ, ການບໍາລຸງຮັກສາແລະການດູແລແບບປົກກະຕິແມ່ນກົງໄປກົງມາ, ເຮັດໃຫ້ມັນງ່າຍຕໍ່ການຮັກສາເຄື່ອງຂອງທ່ານໃນສະພາບການເຮັດວຽກສູງສຸດສໍາລັບປີຂ້າງຫນ້າ.

ສະຫຼຸບແລ້ວ, ເຄື່ອງປ່ຽນ ແລະ milling CNC ທີ່ມີປະສິດທິພາບສູງ Jingfusi® ຂອງພວກເຮົາເປັນເຄື່ອງມືທີ່ມີປະສິດທິພາບ ແລະຫຼາກຫຼາຍຊະນິດທີ່ສາມາດຊ່ວຍໃຫ້ຂະບວນການຜະລິດຂອງທ່ານອັດຕະໂນມັດ ແລະປັບປຸງປະສິດທິພາບ. ບໍ່ວ່າທ່ານກໍາລັງຜະລິດເຄື່ອງແລ່ນຂະຫນາດໃຫຍ່ຫຼືສ່ວນຫນຶ່ງທີ່ເປັນເອກະລັກ, ເຄື່ອງຂອງພວກເຮົາສາມາດຊ່ວຍໃຫ້ທ່ານບັນລຸຜົນໄດ້ຮັບທີ່ມີຄຸນນະພາບທີ່ດີເລີດດ້ວຍຄວາມສະດວກສະບາຍ. ຕິດຕໍ່ພວກເຮົາໃນມື້ນີ້ເພື່ອຈັດແຈງການສາທິດແລະເບິ່ງຕົວທ່ານເອງວ່າຜະລິດຕະພັນຂອງພວກເຮົາສາມາດເຮັດໄດ້ສໍາລັບທ່ານ.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ເນື້ອໃນ	ໜ່ວຍ	CK46-5+5+Y	CK52-5+5+Y
ຂອບເຂດການປະມວນຜົນ	ແກວ່ງໃສ່ຕຽງ	ມມ	Ø 500
	ຄວາມຍາວສູງສຸດຂອງວົງມົນນອກ	ມມ	320
	ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ	ມມ	Ø 45	Ø 51 ~ 55
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	rpm	6000 (ຕັ້ງເປັນ 4000)	4500 (ຕັ້ງ 3500)
	ປະເພດຫົວ spindle		A2-5	A2-6
	ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ	ມມ	Ø 56	Ø 66
ອາຫານ	ຈັງຫວະສູງສຸດຂອງແກນ X/Z/Y	ມມ	800/470/310
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z/Y	m/ນທ	24 (ການຕັ້ງຄ່າ 18)/24 (ການຕັ້ງຄ່າ 18)/15 (ການຕັ້ງຄ່າ 8)
	ແກນສະກູແກນ X/Z/Y	ມມ	ວັນທີ 32/32/25
	ລາງລົດໄຟແກນ X/Z/Y	ມມ	35/35/25
ຫໍມີດ	ແປດສະຖານີ turret	PCS	8 ສະຖານີ, ສາມາດຕິດຕັ້ງເຄື່ອງມືທີ່ມີຮູສອງເທົ່າ, ທາງເລືອກທີ່ມີ 12 ສະຖານີ
ຫົວພະລັງງານ	ຮູບແບບການຖືເຄື່ອງມືຫົວພະລັງງານ		ER25
	ຄວາມໄວສູງສຸດຂອງຫົວພະລັງງານ	rpm	6000 (ຕັ້ງເປັນ 4000), ສາມາດນໍາໃຊ້ທົ່ວໄປເພື່ອປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000
	ການເຈາະການຕິດຕັ້ງສູງສຸດແລະເສັ້ນຜ່າສູນກາງຂອງຫົວ milling	ມມ	Ø 16
	ໄລຍະຫ່າງລະຫວ່າງ shaft ຫົວພະລັງງານແລະ shaft	ມມ	65
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ	KW/Nm	7.5 KW / 47.75NM, ທາງເລືອກ 11KW / 70.03Nm ສໍາລັບຊິ້ນສ່ວນເຫຼັກກ້າທີ່ມີຄວາມສາມາດໃນການປຸງແຕ່ງຂອງ 80 ແລະສູງກວ່າ
	ແຮງບິດຂອງມໍເຕີແກນ X/Z/Y	KW/Nm	Yaskawa 1.8KW/11.5Nm. ທາງເລືອກການຜະລິດໃຫມ່ 2.4 KW / ອັດຕາ 11.5Nm
	X/Z power head motor power/torque	KW/Nm	2.4 KW/11.5NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີຫົວພະລັງງານ	rpm	5000
ອື່ນໆ	ອຸປະກອນເບຣກຕັ້ງຕຳແໜ່ງ spindle		ແຮງດັນໄຮໂດຼລິກ
	ທ່າທາງນອນ	°	35°
	ມີດຕາຕະລາງຄວາມຍາວ X width	ມມ	700X290
	ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ	ມມ	2200X1580X2000
	ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ	ກິໂລກຣາມ	3430
	ພະລັງງານທັງຫມົດ	ກິໂລວັດ	13
	ການບໍລິໂພກພະລັງງານສະເລ່ຍ	kw/ຊມ	2

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0035


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Y		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຢູ່ໃນແກນ Y. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.004


C axis ຕໍາແຫນ່ງຊ້ໍາ		ກວດສອບການປັບຕໍາແຫນ່ງຂອງຈຸດຄົງທີ່ C-axis, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດສອບການຕໍາແຫນ່ງຊ້ໍາ.	20 arc ວິນາທີ


C axis position rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ Random ຂອງແກນ C, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດເບິ່ງການຕັ້ງຄ່າຊ້ໍາຊ້ອນ.	72 arc ວິນາທີ


ຕີຫົວຍຶດແຮງ		ໂກນຕີ	0.015

ຕີຫົວຍຶດແຮງ		Clamping ຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
