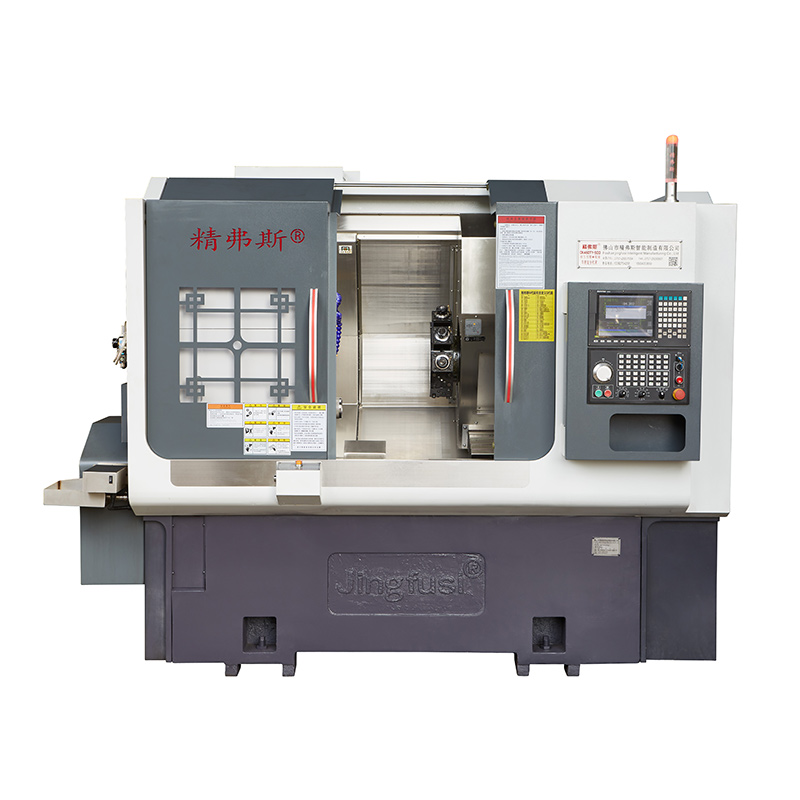

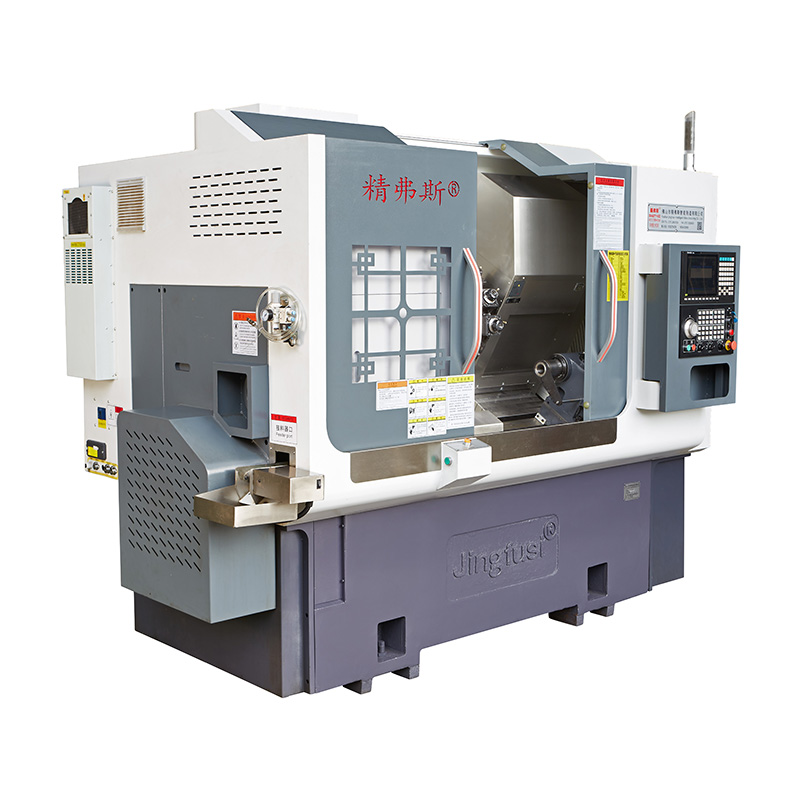

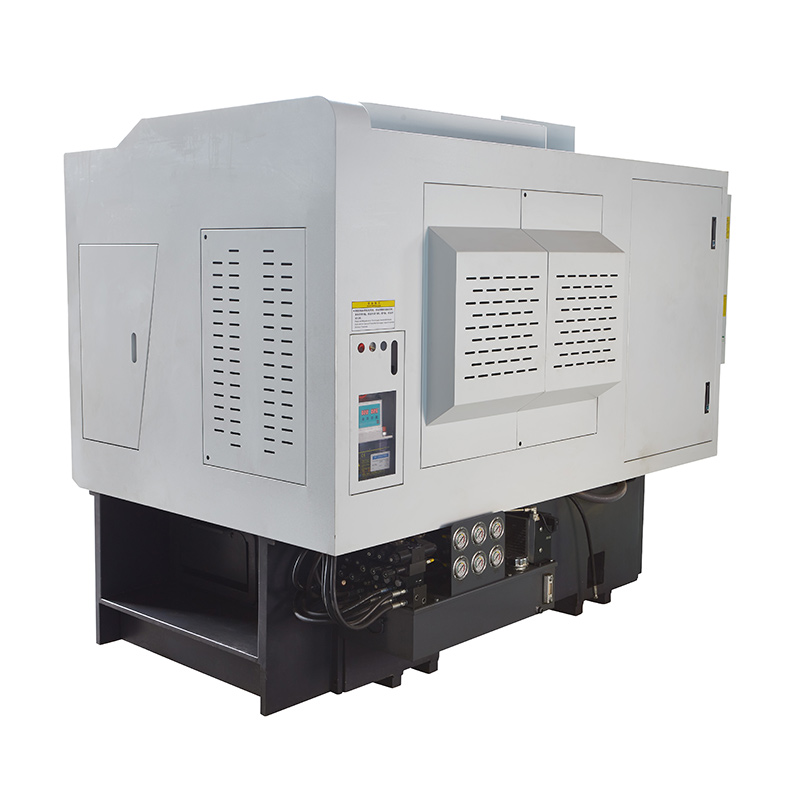

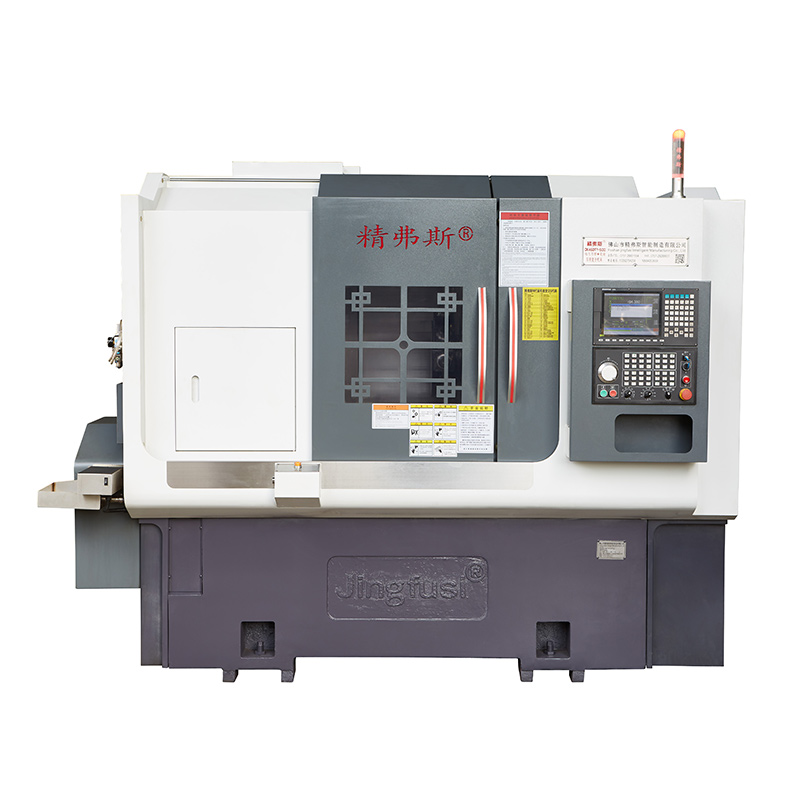

ລາຍການ | ຮູບແບບເຄື່ອງກຶງ | ໜ່ວຍ | CK52DTY | CK76DTY | CK46DTY |
ຂອບເຂດການປະມວນຜົນ | ເສັ້ນຜ່າສູນກາງຫມຸນສູງສຸດຂອງ spindle ໄດ້ | ມມ | Ø 700 | ||
ຄວາມຍາວສູງສຸດຂອງວົງມົນນອກ | ມມ | 520 | |||
ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ | ມມ | Ø 55 | Ø 72 | Ø 45 | |
ແກນຫຼັກ | ຄວາມໄວ spindle ສູງສຸດ | rpm | 4200 (ຕັ້ງ 3500) | 3200 (ຕັ້ງ 2000) | 6000 (ຊຸດ 4500) |
ປະເພດຫົວ spindle |
|
A2 - 6 | A2 -8 | A2 - 5 | |
ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ | ມມ | Ø 66 | Ø 86 | Ø 56 | |
ອາຫານ | ຈັງຫວະສູງສຸດຂອງແກນ X/Z/Y | ມມ | 260/500/±60 | ||
ຫົວພະລັງງານ 90 °ຜ່ານສູນກາງຂອງ spindle ໄດ້ | ມມ | 30 | |||
ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z/Y | m/ນທ | 24(ການຕັ້ງຄ່າ 16)/24(ການຕັ້ງຄ່າ 16)/14(ການຕັ້ງຄ່າ 8) | |||
ແກນສະກູແກນ X/Z/Y | ມມ | 40 | |||
ແຖບມ້ວນແກນ X/Z/Y | ມມ | 35/45/35 | |||
ປ້ອມພະລັງງານ |
ຮູບແບບປ້ອມປ້ອງກັນພະລັງງານ (ປ້ອມປືນ) | BMT | BMT55 | ||
ຫົວພະລັງງານ collet | IS | ER32 | |||
ຂະໜາດຕົວຍຶດເຄື່ອງມືຄົງທີ່ | ມມ | 25X25 | |||
ເສັ້ນຜ່າສູນກາງ shank holder | ມມ | Ø32 | |||
ເຄື່ອງຈັກໄຟຟ້າ | ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ | KW/Nm | 11KW / ອັດຕາ 72Nm | 15KW / ອັດຕາ 98Nm | 7.5 KW / ອັດຕາ 47Nm |
ແຮງບິດຂອງມໍເຕີແກນ X/Z/Y | KW/Nm | yaskawa 2.9 KW / 18.6Nm, ຮຸ່ນໃຫມ່ທາງເລືອກ 3.1 KW / 15Nm | |||
ພະລັງງານ / ແຮງບິດຂອງມໍເຕີຫົວພະລັງງານ turret | KW/Nm | ລຸ້ນໃໝ່ 3.1 KW/15NM | |||
ຄວາມໄວສູງສຸດຂອງມໍເຕີພະລັງງານ turret | rpm | 6000(ການຕັ້ງຄ່າ 4000), ຄວາມໄວທົ່ວໄປ≤4000 | |||
ພະລັງງານຫົວມໍເຕີພະລັງງານ / ແຮງບິດ | KW/Nm | 3.1 KW/15NM | |||
ພະລັງງານ / torque ຂອງ turret ເຄື່ອງມືການປ່ຽນແປງ motor | KW/Nm | ການຜະລິດໃຫມ່ 1.0 KW / 3.1NM | |||
tailstock | ເສັ້ນເລືອດຕັນໃນຫາງ | ມມ | 520 | ||
ເສັ້ນເລືອດຕັນໃນໄຮໂດຼລິກສູງສຸດຂອງ tailstock |
ມມ | 100 | |||
Tailstock ເທິງສຸດຂອງເຂັມ cone hole taper | MK | mohs 5# | |||
ໄລຍະຫ່າງສູງສຸດລະຫວ່າງປາຍ ແລະ chuck | ມມ | 690 | |||
ອື່ນໆ | ອຸປະກອນເບຣກຕັ້ງຕຳແໜ່ງ spindle |
|
ບົບໄຮໂດຼລິກ, ທາງເລືອກໂຄງການ | ||
ທ່າທາງນອນ | ° | 30° ຫຼື 15° | |||
ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ | ມມ | 2500X1680X1900 | |||
ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ | ກິໂລກຣາມ | 5000KG | |||
ພະລັງງານທັງຫມົດ | ກິໂລວັດ | 20 | |||
ການບໍລິໂພກພະລັງງານສະເລ່ຍ | kw/ຊມ | 3 |
ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus: | ||||||||
ລາຍການທົດສອບທີ່ສໍາຄັນ | ແຜນວາດແຜນພາບ | ວິທີການກວດຫາ |
ມາດຕະຖານໂຮງງານ |
|||||
Spindle ຕີ radial | ກວດສອບການຫມົດຂອງໂກນນອກ | 0.0035 | ||||||
ຕຳແໜ່ງຊ້ຳຂອງແກນ X | ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. | 0.003 | ||||||
ຕຳແໜ່ງຊ້ຳຂອງແກນ Z |
|
ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. | 0.003 | |||||
ຕຳແໜ່ງຊ້ຳຂອງແກນ Y | ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຢູ່ໃນແກນ Y. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. | 0.004 | ||||||
C axis ຕໍາແຫນ່ງຊ້ໍາ | ກວດສອບການປັບຕໍາແຫນ່ງຂອງຈຸດຄົງທີ່ C-axis, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດສອບການຕໍາແຫນ່ງຊ້ໍາ. | 20 arc ວິນາທີ | ||||||
C axis position rotary | ກວດພົບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ Random ຂອງແກນ C, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດເບິ່ງການຕັ້ງຄ່າຊ້ໍາຊ້ອນ. | 72 arc ວິນາທີ | ||||||
ຕີຫົວຍຶດແຮງ | ໂກນຕີ | 0.015 | ||||||
ຕີຫົວຍຶດແຮງ |
|
Clamping ຕີ | 0.01 | |||||
ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi. | ||||||||
