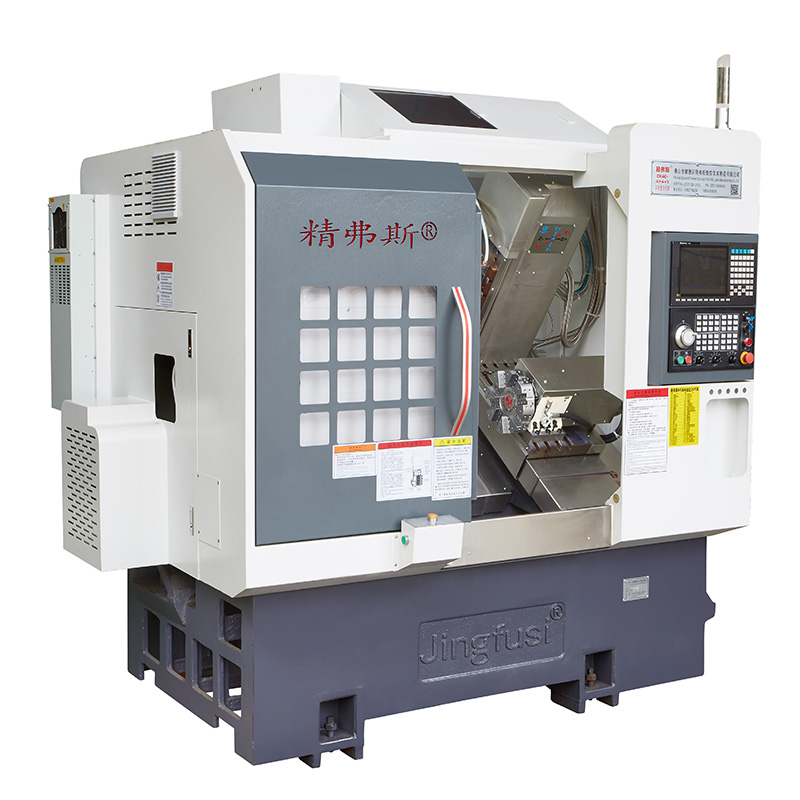

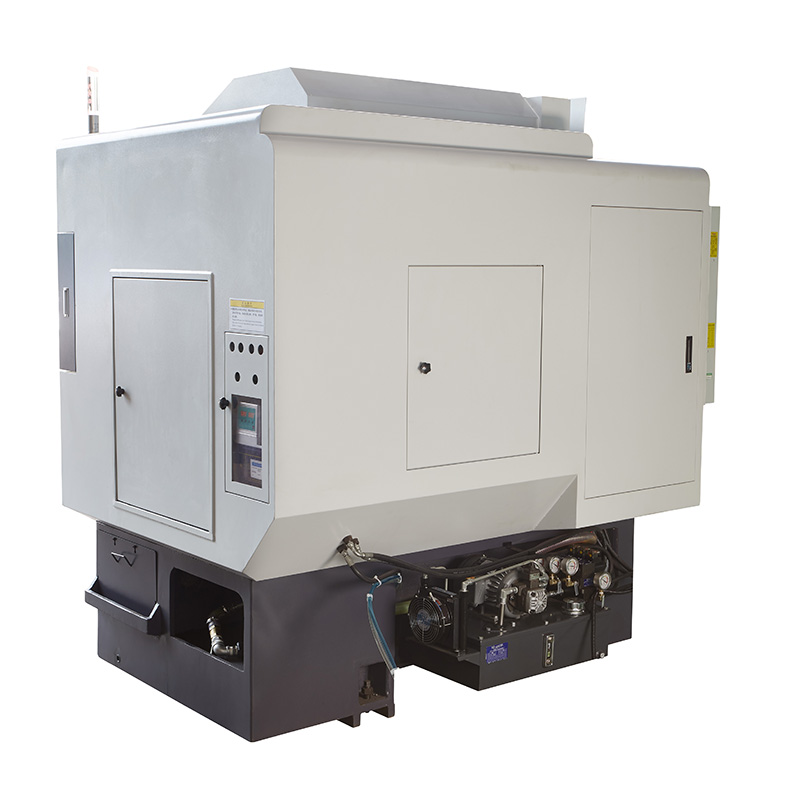

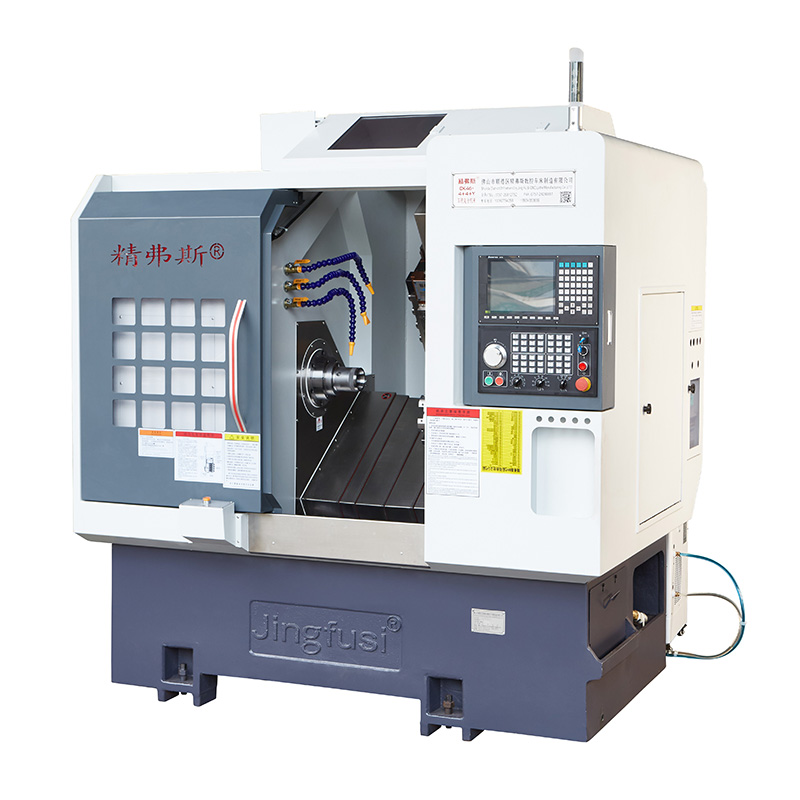

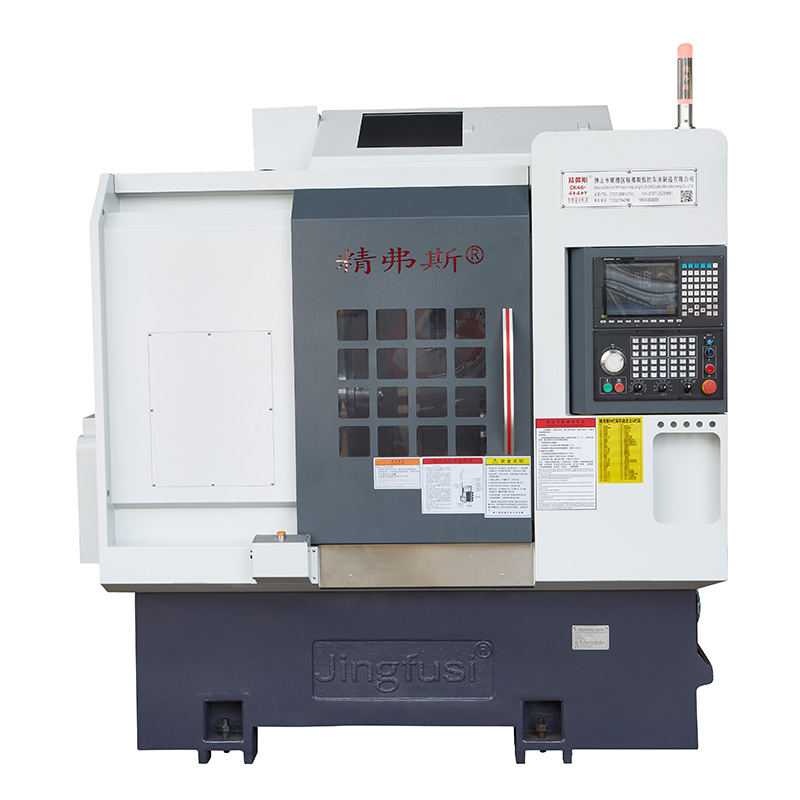

ລາຍການ | ຮູບແບບເຄື່ອງກຶງ | ໜ່ວຍ | CK46-4+4+Y | CK52-4+4+Y |
ຂອບເຂດການປະມວນຜົນ | ແກວ່ງໃສ່ຕຽງ | ມມ | Ø 500 | |
ຄວາມຍາວສູງສຸດຂອງວົງມົນນອກ | ມມ | 320 | ||
ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ | ມມ | Ø 45 | Ø 51 ~ 55 | |
ແກນຫຼັກ | ປະເພດຫົວ spindle |
|
A2-5 | A2-6 |
ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ | ມມ | Ø 56 | Ø 66 | |
ຄວາມໄວ spindle ສູງສຸດ | rpm | 6000 (ຕັ້ງ 4500) | 4500 (ຕັ້ງ 3500) | |
ອາຫານ | ການເດີນທາງທີ່ມີປະສິດທິພາບຂອງແກນ X/Z/Y | ມມ | 800/470/260 | |
ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z/Y |
m/ນທ | 24 (ການຕັ້ງຄ່າ 18)/24 (ການຕັ້ງຄ່າ 18)/15 (ການຕັ້ງຄ່າ 8) | ||
ແກນສະກູແກນ X/Z/Y | ມມ | ວັນທີ 32/32/25 | ||
ລາງລົດໄຟແກນ X/Z/Y | ມມ | 35/35/25 | ||
ຫໍມີດ |
ແປດສະຖານີ turret | PCS | 8 ສະຖານີ, ສາມາດຕິດຕັ້ງເຄື່ອງມືທີ່ມີຮູສອງເທົ່າ, ທາງເລືອກທີ່ມີ 12 ສະຖານີ | |
ຫົວພະລັງງານ | ຮູບແບບການຖືເຄື່ອງມືຫົວພະລັງງານ |
|
ER25 | |
ເຄື່ອງມືຫົວພະລັງງານ | PCS | Z-axis 4+X-axis 4, ມີ 4 ຕົວຍຶດເຄື່ອງມືຄົງທີ່ເພີ່ມເຕີມຕິດຕັ້ງ | ||
ຄວາມໄວສູງສຸດຂອງຫົວພະລັງງານ | rpm | 6000 (ຕັ້ງເປັນ 4000), ສາມາດນໍາໃຊ້ທົ່ວໄປເພື່ອປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000 | ||
ໄລຍະຫ່າງລະຫວ່າງ shaft ຫົວພະລັງງານແລະ shaft | ມມ | 65 | ||
ເຄື່ອງຈັກໄຟຟ້າ | ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ | KW/Nm | ການຜະລິດໃຫມ່ 7.5KW, 47.75NM. ຊິ້ນສ່ວນເຫຼັກກ້າທີ່ມີຄວາມສາມາດໃນການປຸງແຕ່ງຫຼາຍກວ່າ 80 ສາມາດເລືອກໄດ້ດ້ວຍ 11KW, 70.03Nm. | |
ແຮງບິດຂອງມໍເຕີແກນ X/Z/Y | KW/Nm | 1.3KW/8.39NM | ||
X/Z power head motor power/torque | KW/Nm | 1.7 KW/8NM | ||
ຄວາມໄວສູງສຸດຂອງມໍເຕີຫົວພະລັງງານ | rpm | 5000 | ||
ອື່ນໆ | ອຸປະກອນເບຣກຕັ້ງຕຳແໜ່ງ spindle |
|
ແຮງດັນໄຮໂດຼລິກ | |
ທ່າທາງນອນ | ° | 35° | ||
ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ | ມມ | 2200X1580X1900 | ||
ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ | ກິໂລກຣາມ | 3430 | ||
ພະລັງງານທັງຫມົດ | ກິໂລວັດ | 13 | ||
ການບໍລິໂພກພະລັງງານສະເລ່ຍ | kw/ຊມ | 2 |
ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus: | ||||||||
ລາຍການທົດສອບທີ່ສໍາຄັນ | ແຜນວາດແຜນພາບ | ມາດຕະຖານໂຮງງານ | ||||||
Spindle ຕີ radial | ກວດສອບການຫມົດຂອງໂກນນອກ | 0.0035 | ||||||
ຕຳແໜ່ງຊ້ຳຂອງແກນ X | ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. | 0.003 | ||||||
ຕຳແໜ່ງຊ້ຳຂອງແກນ Z |
|
ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. | 0.003 | |||||
ຕຳແໜ່ງຊ້ຳຂອງແກນ Y | ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຢູ່ໃນແກນ Y. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ. | 0.004 | ||||||
C axis ຕໍາແຫນ່ງຊ້ໍາ | ກວດສອບການປັບຕໍາແຫນ່ງຂອງຈຸດຄົງທີ່ C-axis, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດສອບການຕໍາແຫນ່ງຊ້ໍາ. | 20 arc ວິນາທີ | ||||||
C axis position rotary | ກວດພົບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ Random ຂອງແກນ C, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດເບິ່ງການຕັ້ງຄ່າຊ້ໍາຊ້ອນ. | 72 arc ວິນາທີ | ||||||
ຕີຫົວຍຶດແຮງ | ໂກນຕີ | 0.015 | ||||||
ຕີຫົວຍຶດແຮງ |
|
Clamping ຕີ | 0.01 | |||||
ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi. | ||||||||
