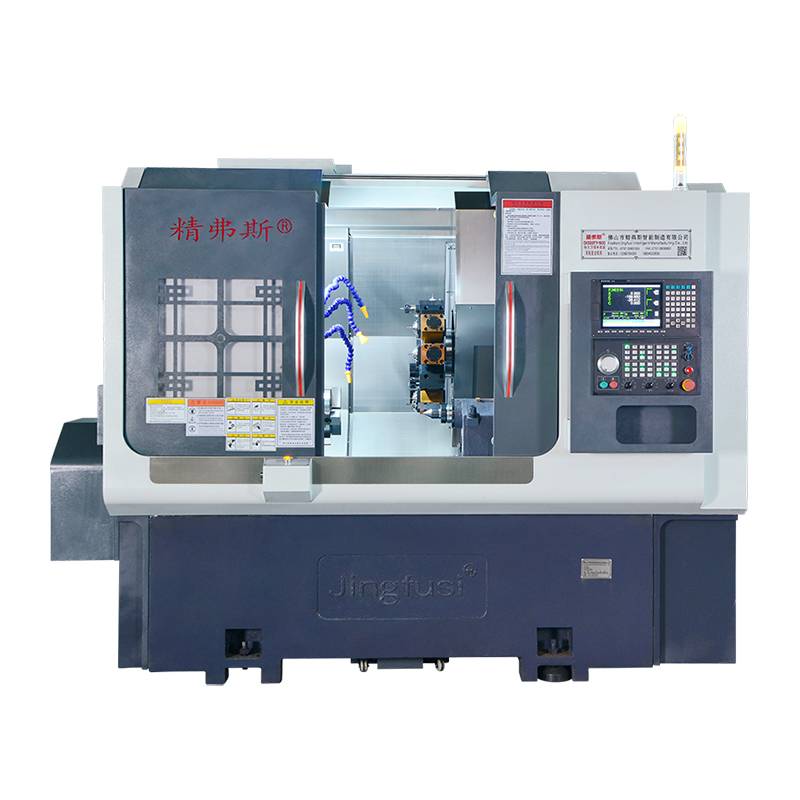

ເຄື່ອງຈັກປ່ຽງປ່ຽງ ແລະເຄື່ອງໂມ້ຄວາມໄວສູງ

ເຄື່ອງຫັນ ແລະ milling turret ຄວາມໄວສູງແມ່ນເຄື່ອງ CNC (Computer Numerical Control) ທີ່ທັນສະໄຫມທີ່ປະສົມປະສານຄວາມສາມາດຂອງເຄື່ອງກลึง (ການຫັນ) ແລະເຄື່ອງ milling. ເຄື່ອງຈັກເຫຼົ່ານີ້ຖືກອອກແບບສໍາລັບການດໍາເນີນງານເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາແລະມັກຈະຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາທີ່ມີຄວາມຖືກຕ້ອງແລະປະສິດທິພາບສູງ. ທ່ານສາມາດຫມັ້ນໃຈໄດ້ທີ່ຈະຊື້ເຄື່ອງ Turning ແລະ Milling ຄວາມໄວສູງຈາກໂຮງງານຂອງພວກເຮົາແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດ. ແລະການຈັດສົ່ງໃຫ້ທັນເວລາ.

ຕົວແບບ:CK52DTY

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຢາກຈະສະຫນອງທ່ານດ້ວຍຄວາມໄວສູງ Turret Turning ແລະ Milling Machine. ແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ.

ນີ້ແມ່ນບາງລັກສະນະ ແລະຄຸນລັກສະນະຫຼັກຂອງເຄື່ອງຈັກຫັນ ແລະ milling turret ຄວາມໄວສູງ:

Turret Tooling: ໂດຍປົກກະຕິເຄື່ອງຈັກເຫຼົ່ານີ້ມີ turret ເຄື່ອງມືທີ່ສາມາດຖືເຄື່ອງມືຕັດຫຼາຍ. turret ສາມາດຖືກດັດສະນີອັດຕະໂນມັດເພື່ອເລືອກເຄື່ອງມືທີ່ເຫມາະສົມສໍາລັບການດໍາເນີນງານເຄື່ອງຈັກສະເພາະ, ຫຼຸດຜ່ອນເວລາການຕິດຕັ້ງແລະເພີ່ມຄວາມຄ່ອງຕົວ.

ຄວາມສາມາດໃນການຫັນ: ເຄື່ອງຈັກຫັນເປັນ turret ແລະ milling ຄວາມໄວສູງສາມາດປະຕິບັດການຫັນ, ເຊິ່ງກ່ຽວຂ້ອງກັບການຫມຸນຂອງ workpiece ໃນຂະນະທີ່ເຄື່ອງມືຕັດເອົາວັດສະດຸເພື່ອສ້າງເປັນຮູບທໍ່ກົມຫຼືຮູບຈວຍ. ນີ້ແມ່ນເປັນປະໂຫຍດສໍາລັບການຜະລິດພາກສ່ວນທີ່ມີ symmetry rotational.

ຄວາມສາມາດໃນການຕັດ: ເຄື່ອງຈັກເຫຼົ່ານີ້ຍັງສາມາດປະຕິບັດການ milling, ເຊິ່ງກ່ຽວຂ້ອງກັບການເອົາວັດສະດຸອອກຈາກ workpiece ໄດ້ໂດຍການຍ້າຍເຄື່ອງມືຕັດໃນທິດທາງຕ່າງໆ. Milling ອະນຸຍາດໃຫ້ສໍາລັບການສ້າງຮູບຮ່າງສັບສົນ, ລັກສະນະ, ແລະ contours.

ການຄວບຄຸມ CNC: ເຄື່ອງຈັກຫັນ turret ແລະ milling ທີ່ທັນສະໄຫມສ່ວນໃຫຍ່ຖືກຄວບຄຸມໂດຍລະບົບ CNC. ເທກໂນໂລຍີ CNC ຊ່ວຍໃຫ້ການຄວບຄຸມການເຄື່ອນໄຫວຂອງເຄື່ອງມືແລະຂະບວນການເຄື່ອງຈັກທີ່ຊັດເຈນ, ຮັບປະກັນຄວາມຖືກຕ້ອງແລະການເຮັດຊ້ໍາອີກ.

Live Tooling: ເຄື່ອງບາງອັນມີເຄື່ອງມືທີ່ມີຊີວິດຊີວາ. ເຄື່ອງມືທີ່ມີຊີວິດຊີວາອະນຸຍາດໃຫ້ປະຕິບັດການ milling ໃນຂະນະທີ່ workpiece ແມ່ນ rotating, ຂະຫຍາຍຄວາມສາມາດຂອງເຄື່ອງຈັກແລະຫຼຸດຜ່ອນຄວາມຕ້ອງການສໍາລັບການຕິດຕັ້ງຫຼາຍ.

ການປ່ຽນແປງເຄື່ອງມືອັດຕະໂນມັດ: ຫຼາຍໆເຄື່ອງເຫຼົ່ານີ້ມີຕົວປ່ຽນເຄື່ອງມືອັດຕະໂນມັດ, ເຊິ່ງສາມາດແລກປ່ຽນເຄື່ອງມືໃນປ້ອມໄດ້ຢ່າງວ່ອງໄວ ແລະ ອັດຕະໂນມັດ, ຊ່ວຍໃຫ້ເຄື່ອງຈັກຕໍ່ເນື່ອງໄດ້ໂດຍບໍ່ມີການປ່ຽນເຄື່ອງມືຄູ່ມື.

ຄໍາຮ້ອງສະຫມັກ: ເຄື່ອງຈັກຫັນ turret ຄວາມໄວສູງແລະ milling ຄົ້ນຫາຄໍາຮ້ອງສະຫມັກໃນອຸດສາຫະກໍາທີ່ຕ້ອງການອົງປະກອບທີ່ມີຄວາມແມ່ນຍໍາສູງ, ເຊັ່ນ: ຍານອາວະກາດ, ລົດຍົນ, ການຜະລິດອຸປະກອນການແພດ, ແລະການຜະລິດຊິ້ນສ່ວນກົນຈັກທີ່ສະລັບສັບຊ້ອນ.

ສະຫລຸບລວມແລ້ວ, ເຄື່ອງຫັນ ແລະ milling turret ຄວາມໄວສູງແມ່ນເຄື່ອງມືເຄື່ອງ CNC ທີ່ຫຼາກຫຼາຍຊະນິດທີ່ປະສົມປະສານຄວາມສາມາດໃນການຫັນແລະ milling ໂດຍສຸມໃສ່ເຄື່ອງຈັກຄວາມໄວສູງ. ພວກມັນຖືກນໍາໃຊ້ໃນອຸດສາຫະກໍາທີ່ການຜະລິດອົງປະກອບທີ່ຊັບຊ້ອນແລະຊັດເຈນແມ່ນມີຄວາມຈໍາເປັນ, ແລະລັກສະນະກ້າວຫນ້າຂອງພວກເຂົາເຮັດໃຫ້ພວກເຂົາມີຊັບສິນທີ່ມີຄຸນຄ່າສໍາລັບຂະບວນການຜະລິດທີ່ທັນສະໄຫມ.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ຮູບແບບເຄື່ອງກຶງ	ໜ່ວຍ	CK52DTY	CK76DTY	CK46DTY
ຂອບເຂດການປະມວນຜົນ	ເສັ້ນຜ່າສູນກາງຫມຸນສູງສຸດຂອງ spindle ໄດ້	ມມ	Ø 700
	ຄວາມຍາວສູງສຸດຂອງວົງມົນນອກ	ມມ	520
	ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ	ມມ	Ø 55	Ø 72	Ø 45
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	rpm	4200 (ຕັ້ງ 3500)	3200 (ຕັ້ງ 2000)	6000 (ຊຸດ 4500)
	ປະເພດຫົວ spindle		A2 - 6	A2 -8	A2 - 5
	ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ	ມມ	Ø 66	Ø 86	Ø 56
ອາຫານ	ຈັງຫວະສູງສຸດຂອງແກນ X/Z/Y	ມມ	260/500/±60
	ຫົວພະລັງງານ 90 °ຜ່ານສູນກາງຂອງ spindle ໄດ້	ມມ	30
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z/Y	m/ນທ	24(ການຕັ້ງຄ່າ 16)/24(ການຕັ້ງຄ່າ 16)/14(ການຕັ້ງຄ່າ 8)
	ແກນສະກູແກນ X/Z/Y	ມມ	40
	ແຖບມ້ວນແກນ X/Z/Y	ມມ	35/45/35
ປ້ອມພະລັງງານ	ຮູບແບບປ້ອມປ້ອງກັນພະລັງງານ (ປ້ອມປືນ)	BMT	BMT55
	ຫົວພະລັງງານ collet	IS	ER32
	ຂະໜາດຕົວຍຶດເຄື່ອງມືຄົງທີ່	ມມ	25X25
	ເສັ້ນຜ່າສູນກາງ shank holder	ມມ	Ø32
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ	KW/Nm	11KW / ອັດຕາ 72Nm	15KW / ອັດຕາ 98Nm	7.5 KW / ອັດຕາ 47Nm
	ແຮງບິດຂອງມໍເຕີແກນ X/Z/Y	KW/Nm	yaskawa 2.9 KW / 18.6Nm, ຮຸ່ນໃຫມ່ທາງເລືອກ 3.1 KW / 15Nm
	ພະລັງງານ / ແຮງບິດຂອງມໍເຕີຫົວພະລັງງານ turret	KW/Nm	ລຸ້ນໃໝ່ 3.1 KW/15NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີພະລັງງານ turret	rpm	6000(ການຕັ້ງຄ່າ 4000), ຄວາມໄວທົ່ວໄປ≤4000
	ພະລັງງານຫົວມໍເຕີພະລັງງານ / ແຮງບິດ	KW/Nm	3.1 KW/15NM
	ພະລັງງານ / torque ຂອງ turret ເຄື່ອງມືການປ່ຽນແປງ motor	KW/Nm	ການຜະລິດໃຫມ່ 1.0 KW / 3.1NM
tailstock	ເສັ້ນເລືອດຕັນໃນຫາງ	ມມ	520
	ເສັ້ນເລືອດຕັນໃນໄຮໂດຼລິກສູງສຸດຂອງ tailstock	ມມ	100
	Tailstock ເທິງສຸດຂອງເຂັມ cone hole taper	MK	mohs 5#
	ໄລຍະຫ່າງສູງສຸດລະຫວ່າງປາຍ ແລະ chuck	ມມ	690
ອື່ນໆ	ອຸປະກອນເບຣກຕັ້ງຕຳແໜ່ງ spindle		ບົບໄຮໂດຼລິກ, ທາງເລືອກໂຄງການ
	ທ່າທາງນອນ	°	30° ຫຼື 15°
	ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ	ມມ	2500X1680X1900
	ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ	ກິໂລກຣາມ	5000KG
	ພະລັງງານທັງຫມົດ	ກິໂລວັດ	20
	ການບໍລິໂພກພະລັງງານສະເລ່ຍ	kw/ຊມ	3

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ວິທີການກວດຫາ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0035


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Y		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຢູ່ໃນແກນ Y. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.004


C axis ຕໍາແຫນ່ງຊ້ໍາ		ກວດສອບການປັບຕໍາແຫນ່ງຂອງຈຸດຄົງທີ່ C-axis, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດສອບການຕໍາແຫນ່ງຊ້ໍາ.	20 arc ວິນາທີ


C axis position rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ Random ຂອງແກນ C, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດເບິ່ງການຕັ້ງຄ່າຊ້ໍາຊ້ອນ.	72 arc ວິນາທີ


ຕີຫົວຍຶດແຮງ		ໂກນຕີ	0.015

ຕີຫົວຍຶດແຮງ		Clamping ຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
