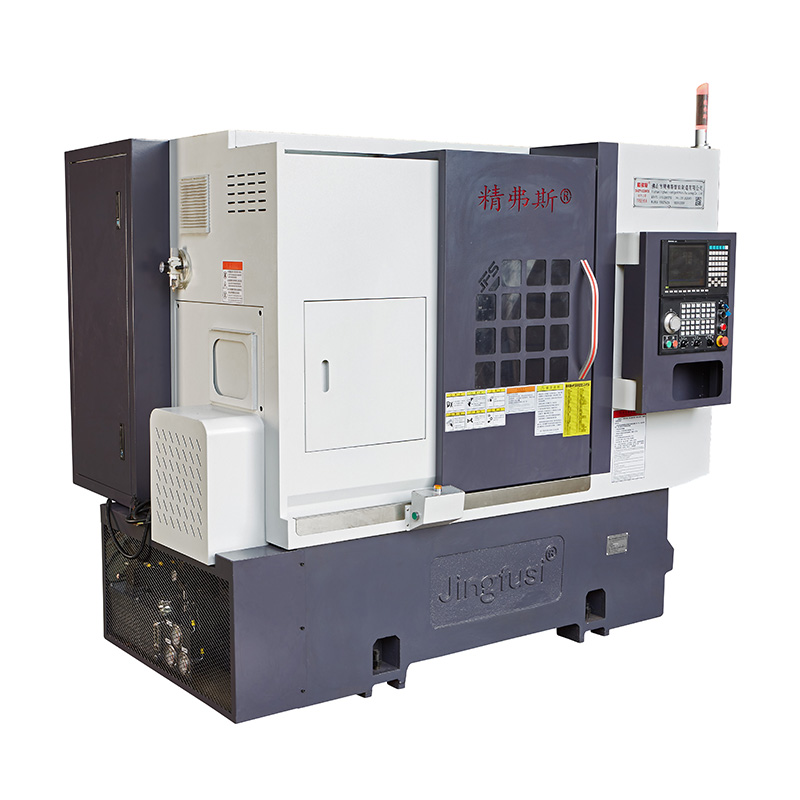

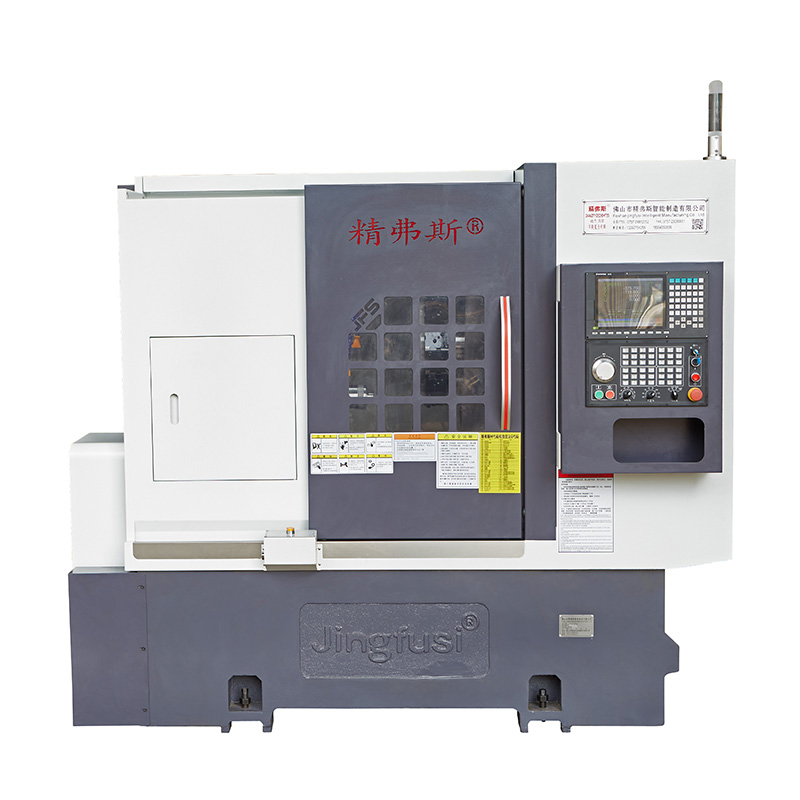

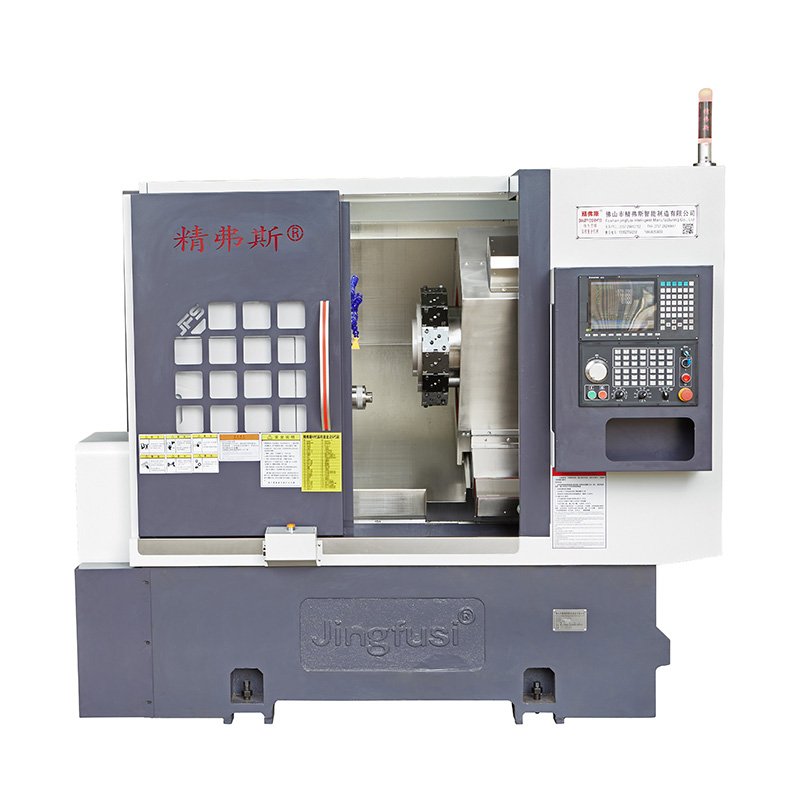

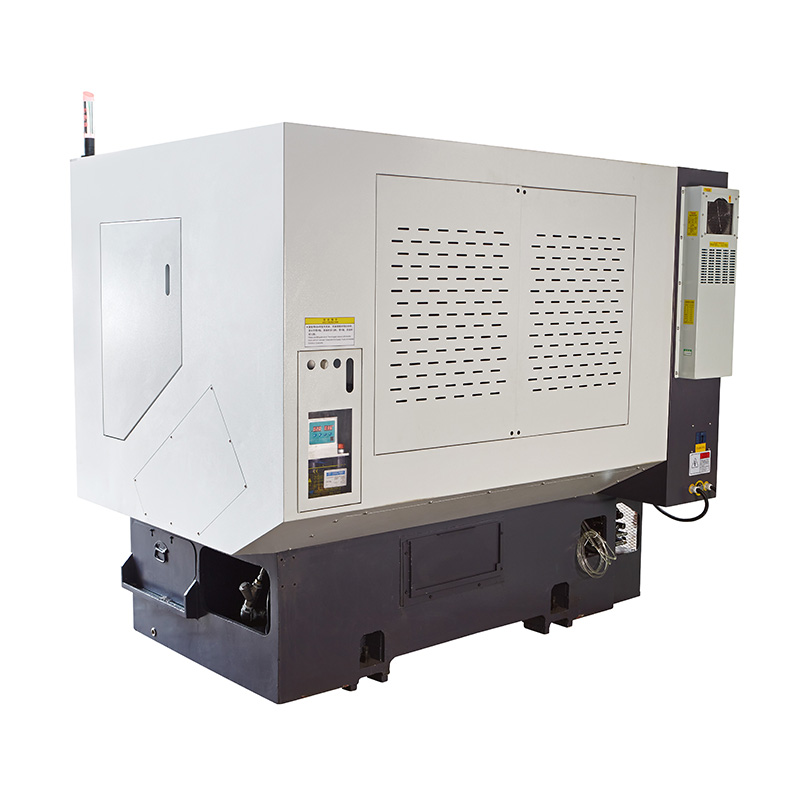

Turret Turning ແລະ Milling ເຄື່ອງປະສົມ

ໃນຖານະເປັນຜູ້ຜະລິດເຄື່ອງຈັກປະສົມປະສານ Turret ທີ່ມີຄຸນນະພາບສູງເປັນມືອາຊີບ, ທ່ານສາມາດຫມັ້ນໃຈໄດ້ທີ່ຈະຊື້ Turret Turning ແລະ Milling Combined Machines ຈາກໂຮງງານຂອງພວກເຮົາແລະພວກເຮົາຈະສະຫນອງການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ.

ຕົວແບບ:CK76T-600

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ທ່ານຍິນດີຕ້ອນຮັບທີ່ເຂົ້າມາໃນໂຮງງານຂອງພວກເຮົາເພື່ອຊື້ເຄື່ອງທີ່ວາງຂາຍຫຼ້າສຸດ, ລາຄາຕໍ່າ, ແລະຄຸນນະພາບສູງ Turret Turning and Milling Combined Machines. ພວກເຮົາຫວັງວ່າຈະໄດ້ຮ່ວມມືກັບທ່ານ.

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ	ເນື້ອໃນ	ໜ່ວຍ	CK52T-600	CK76T-600	CK46T-600
ຂອບເຂດການປະມວນຜົນ	ເສັ້ນຜ່າສູນກາງຫມຸນສູງສຸດຂອງ spindle ໄດ້	ມມ	Ø 800
	ປະເພດບລັອກ	ມມ	Ø 180 ~400
	ຄວາມຍາວການຫັນສູງສຸດ	ມມ	560
	ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ	ມມ	Ø 51 ~ 55	Ø 72	Ø 45
ແກນຫຼັກ	ປະເພດຫົວ spindle		A2-6	A2-8	A2-5
	ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ	ມມ	Ø 66	Ø 86	Ø 56
	ຄວາມໄວ spindle ສູງສຸດ	rpm	4200	3200	6000
	ຄວາມໄວທີ່ກໍານົດໄວ້ spindle	rpm	1 ~ 3500	1–2500	1–4500
ອາຫານ	ການເດີນທາງສູງສຸດຂອງແກນ X/Z	ມມ	230/600
	Z-axis ເສັ້ນເລືອດຕັນໃນປະສິດທິພາບ	ມມ	570
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z	m/ນທ	24
	ການຕັ້ງຄ່າແກນ X/Z ສໍາລັບການເຄື່ອນໄຫວໄວ	m/ນທ	ວັນທີ 16/18
	ຂໍ້ສະເພາະຂອງສະກູມ້ວນແກນ X/Z	ມມ	40
	ຂໍ້ມູນຈໍາເພາະຂອງເຄື່ອງວັດແທກແກນ X/Z	ມມ	35/45
ສິບສອງຕໍາແໜ່ງ servo turret	ສິບສອງຕໍາແຫນ່ງ servo turret ຄວາມສູງສູນກາງ		100
	ຫໍມີດດ້ານກົງກັນຂ້າມ (ເສັ້ນຜ່າສູນກາງນອກ)	ມມ	385
	ຄວາມສູງສູນກາງຂອງ turret	ມມ	100
	ຈໍານວນຂອງ turret blades	ແກ້ໄຂ	12
	ເສັ້ນຜ່າສູນກາງການແຊກແຊງຂອງການປຸງແຕ່ງເຄື່ອງມືທີ່ຢູ່ໃກ້ຄຽງ	ມມ	Ø180
	ຂະໜາດຕົວຍຶດເຄື່ອງມືຄົງທີ່	ມມ	25X25
	ເສັ້ນຜ່າສູນກາງຂອງມືຈັບມີດ	ມມ	Ø25
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ	KW/Nm	11KW / ອັດຕາ 72Nm	15KW / ອັດຕາ 98Nm	7.5 KW / ອັດຕາ 47Nm
	ພະລັງມໍເຕີແກນ X/Z-axis/torque	KW/Nm	Yaskawa 1.8KW/11.5Nm. ທາງເລືອກການຜະລິດໃຫມ່ 2.4 KW / ອັດຕາ 11.5Nm
	ພະລັງງານ / torque ຂອງ turret ເຄື່ອງມືການປ່ຽນແປງ motor	KW/Nm	ລຸ້ນໃໝ່ 1.0 KW/3.1NM
	ລະບົບເຮັດຄວາມເຢັນພະລັງງານມໍເຕີ	ກິໂລວັດ	0.3
	ແຮງດັນສູງຂອງລະບົບຄວາມເຢັນຂອງມໍເຕີ	ກິໂລວັດ	3
tailstock	ເສັ້ນເລືອດຕັນໃນຫາງ	ມມ	420
	ຈັງຫວະສູງສຸດຂອງ tailstock ejector pin	ມມ	100
	Tailstock ejector pin drive form		Hydraulic, rigidity ທີ່ເຂັ້ມແຂງ
	Tailstock ເທິງສຸດຂອງເຂັມ cone hole taper	MK	Mohs 5 #, ບໍ່ swing ຫຼື warp ໃນລະຫວ່າງການເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ.
	ໄລຍະຫ່າງສູງສຸດລະຫວ່າງປາຍ ແລະ chuck	ມມ	690
ອື່ນໆ	ທ່າທາງນອນ	°	30° ຫຼື 15°
	ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ	ມມ	2500X1600X1700
	ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ	ກິໂລກຣາມ	ນ້ ຳ ໜັກ ຂອງເຄື່ອງຈັກທັງ ໝົດ ແມ່ນ 4500KG, ນ້ ຳ ໜັກ ທາງເລືອກແມ່ນ 3500KG, ລົບ 10000 ຢວນ.
	ພະລັງງານທັງຫມົດ	ກິໂລວັດ	20
	ການບໍລິໂພກພະລັງງານສະເລ່ຍ	kw/ຊມ	3

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ວິທີການກວດຫາ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
