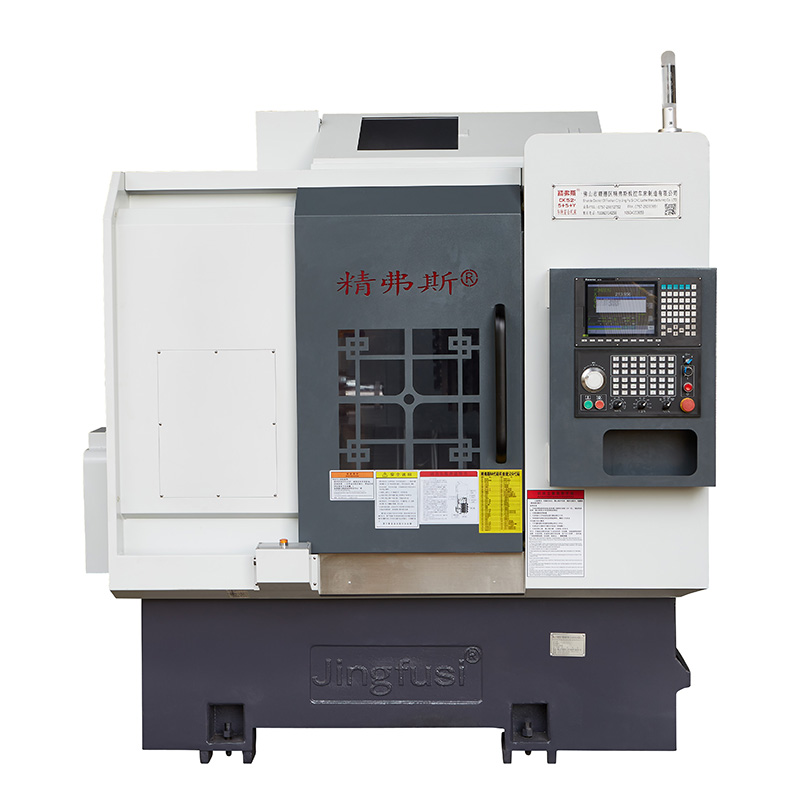

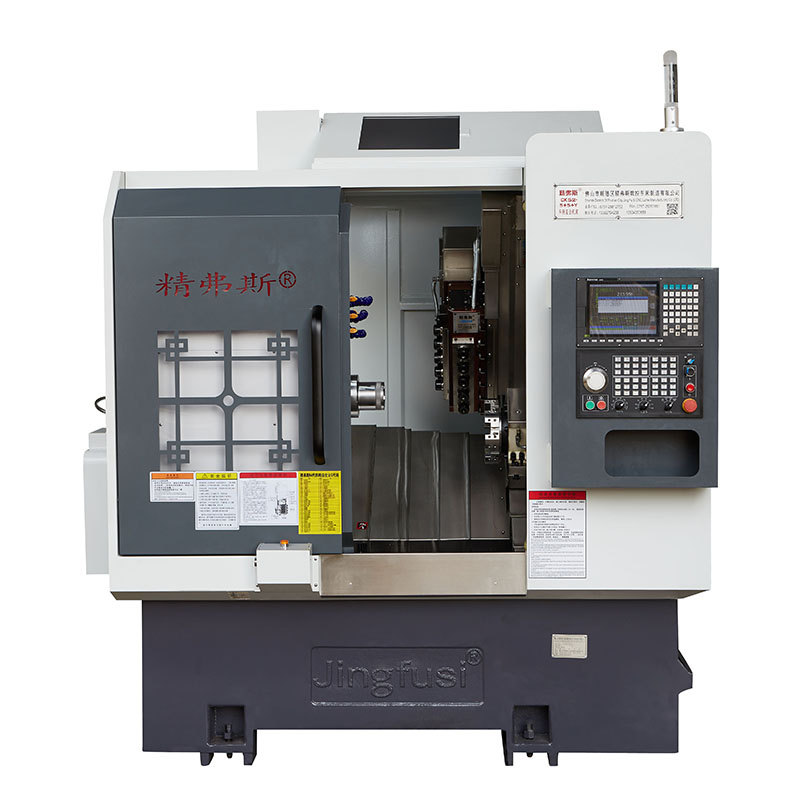

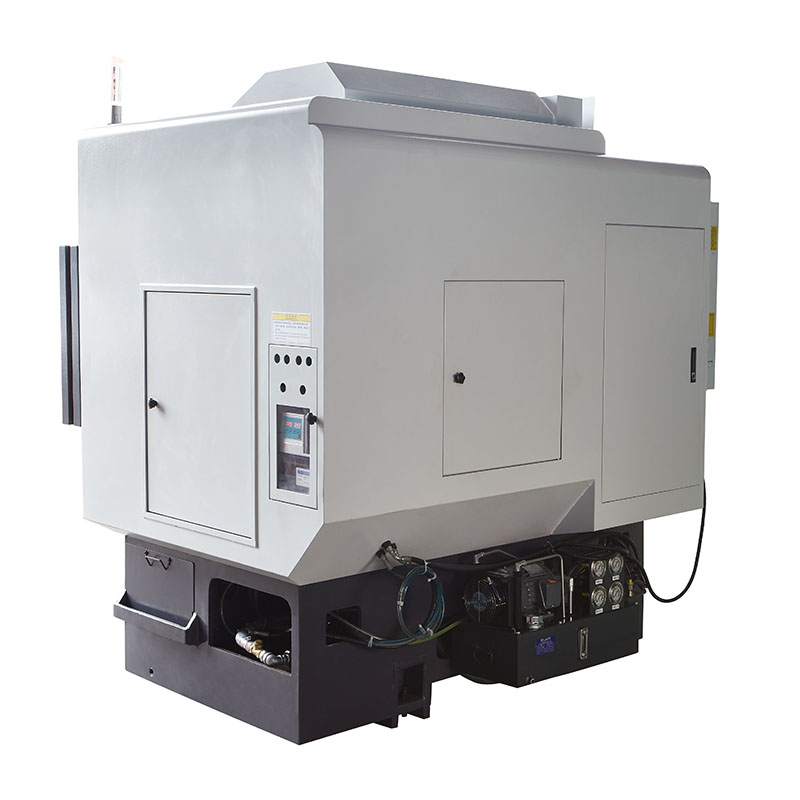

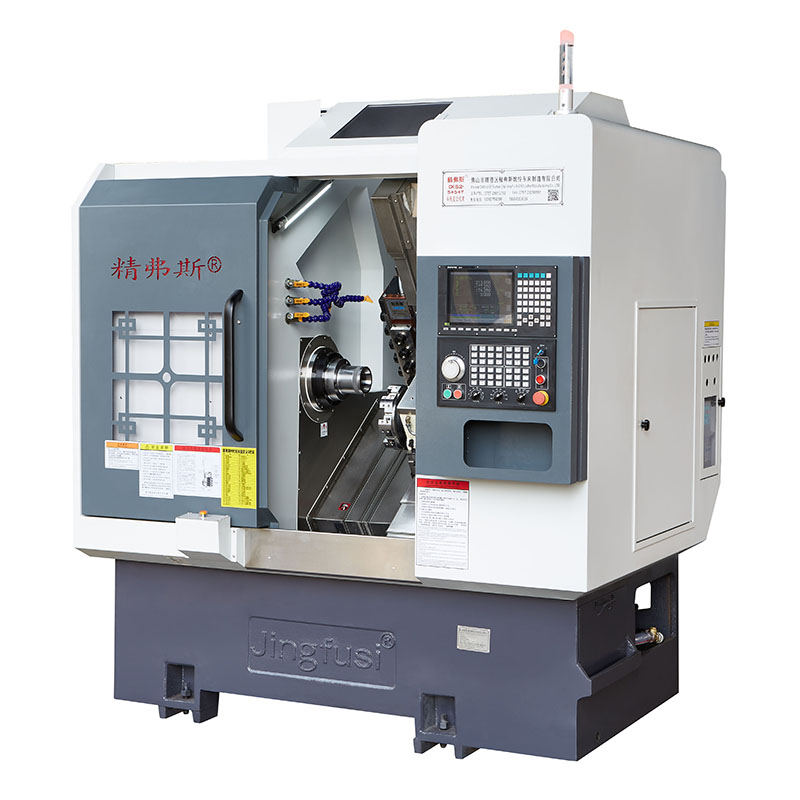

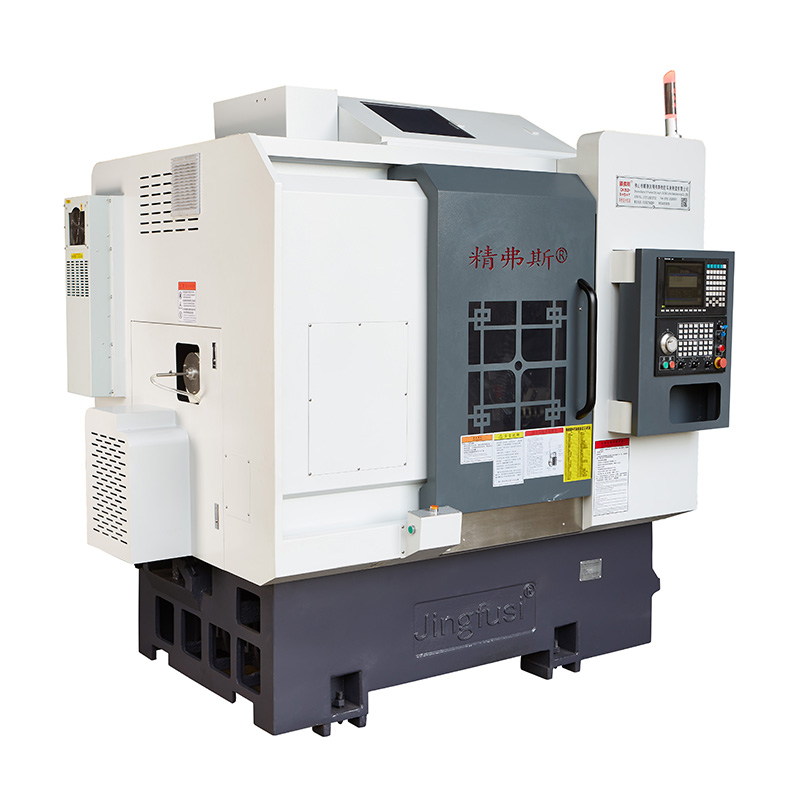

Turret Turning ແລະ Milling ເຄື່ອງປະສົມ

ທ່ານສາມາດຊື້ Jingfusi® Turret Turning and Milling Combined Machine ດ້ວຍຄວາມຫມັ້ນໃຈຈາກພວກເຮົາ. ພວກເຮົາມີຄວາມກະຕືລືລົ້ນທີ່ຈະຮ່ວມມືກັບທ່ານ, ແລະຖ້າທ່ານມີຄໍາຖາມຫຼືຕ້ອງການຂໍ້ມູນເພີ່ມເຕີມ, ກະລຸນາຢ່າລັງເລທີ່ຈະຕິດຕໍ່ພວກເຮົາ. ພວກເຮົາຈະຕອບຄໍາຖາມຂອງທ່ານທັນທີ.

ຕົວແບບ:CK46-5+5+Y

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຢາກຈະໃຫ້ທ່ານມີຄຸນະພາບສູງ Turret Turning ແລະ Milling Combined Machine. ແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ.

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ເນື້ອໃນ	ໜ່ວຍ	CK46-5+5+Y	CK52-5+5+Y
ຂອບເຂດການປະມວນຜົນ	ແກວ່ງຂຶ້ນເທິງຕຽງ	ມມ	Ø 500
	ຄວາມຍາວສູງສຸດຂອງວົງມົນນອກ	ມມ	320
	ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ	ມມ	Ø 45	Ø 51 ~ 55
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	rpm	6000 (ຕັ້ງເປັນ 4000)	4500 (ຕັ້ງ 3500)
	ປະເພດຫົວ spindle		A2-5	A2-6
	ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ	ມມ	Ø 56	Ø 66
ອາຫານ	ຈັງຫວະສູງສຸດຂອງແກນ X/Z/Y	ມມ	800/470/310
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z/Y	m/ນທ	24 (ການຕັ້ງຄ່າ 18)/24 (ການຕັ້ງຄ່າ 18)/15 (ການຕັ້ງຄ່າ 8)
	ແກນສະກູແກນ X/Z/Y	ມມ	ວັນທີ 32/32/25
	ລາງລົດໄຟແກນ X/Z/Y	ມມ	35/35/25
ຫໍມີດ	ແປດສະຖານີ turret	PCS	8 ສະຖານີ, ສາມາດຕິດຕັ້ງເຄື່ອງມືທີ່ມີຮູສອງເທົ່າ, ທາງເລືອກທີ່ມີ 12 ສະຖານີ
ຫົວພະລັງງານ	ຮູບແບບການຖືເຄື່ອງມືຫົວພະລັງງານ		ER25
	ຄວາມໄວສູງສຸດຂອງຫົວພະລັງງານ	rpm	6000 (ຕັ້ງເປັນ 4000), ສາມາດນໍາໃຊ້ທົ່ວໄປເພື່ອປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000
	ການເຈາະການຕິດຕັ້ງສູງສຸດແລະເສັ້ນຜ່າສູນກາງຂອງຫົວ milling	ມມ	Ø 16
	ໄລຍະຫ່າງລະຫວ່າງ shaft ຫົວພະລັງງານແລະ shaft	ມມ	65
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ	KW/Nm	7.5 KW / 47.75NM, ທາງເລືອກ 11KW / 70.03Nm ສໍາລັບຊິ້ນສ່ວນເຫຼັກກ້າທີ່ມີຄວາມສາມາດໃນການປຸງແຕ່ງຂອງ 80 ແລະສູງກວ່າ
	ແຮງບິດຂອງມໍເຕີແກນ X/Z/Y	KW/Nm	Yaskawa 1.8KW/11.5Nm. ທາງເລືອກການຜະລິດໃຫມ່ 2.4 KW / ອັດຕາ 11.5Nm
	X/Z power head motor power/torque	KW/Nm	2.4 KW/11.5NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີຫົວພະລັງງານ	rpm	5000
ອື່ນໆ	ອຸປະກອນເບຣກຕັ້ງຕຳແໜ່ງ spindle		ແຮງດັນໄຮໂດຼລິກ
	ທ່າທາງນອນ	°	35°
	ມີດຕາຕະລາງຄວາມຍາວ X width	ມມ	700X290
	ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ	ມມ	2200X1580X2000
	ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ	ກິໂລກຣາມ	3430
	ພະລັງງານທັງຫມົດ	ກິໂລວັດ	13
	ການບໍລິໂພກພະລັງງານສະເລ່ຍ	kw/ຊມ	2

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0035


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Y		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຢູ່ໃນແກນ Y. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.004


C axis ຕໍາແຫນ່ງຊ້ໍາ		ກວດສອບການປັບຕໍາແຫນ່ງຂອງຈຸດຄົງທີ່ C-axis, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດສອບການຕໍາແຫນ່ງຊ້ໍາ.	20 arc ວິນາທີ


C axis position rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ Random ຂອງແກນ C, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດເບິ່ງການຕັ້ງຄ່າຊ້ໍາຊ້ອນ.	72 arc ວິນາທີ


ຕີຫົວຍຶດແຮງ		ໂກນຕີ	0.015

ຕີຫົວຍຶດແຮງ		Clamping ຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
