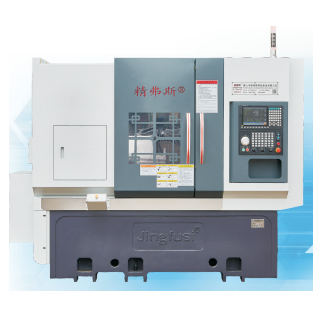

turret ຫາງເທິງສຸດຍອດ CNC lathe

ພວກເຮົາຕ້ອງການໃຫ້ທ່ານແນະນໍາໃຫ້ທ່ານກ່ຽວກັບJingfusi®ທີ່ມີຄຸນນະພາບສູງ Turret Turret Trent CNC Lathe, ດ້ວຍຈຸດປະສົງເພື່ອປັບປຸງຜະລິດຕະພັນນີ້. ພວກເຮົາຂໍສະແດງຄວາມຍິນດີໃຫ້ກັບລູກຄ້າໃຫມ່ແລະຊື່ສັດຂອງພວກເຮົາທີ່ຈະຮັກສາການຮ່ວມມືກັບພວກເຮົາໃນຂະນະທີ່ພວກເຮົາເຮັດວຽກຮ່ວມກັນເພື່ອສ້າງອະນາຄົດທີ່ສົດໃສ.

ຕົວແບບ:CK52T-600

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ທ່ານໄດ້ຖືກເຊື້ອເຊີນໃຫ້ໄປຢ້ຽມຢາມໂຮງງານຂອງພວກເຮົາແລະຄົ້ນຫາລາຄາລ້າສຸດ, ມີລາຄາລ້າສຸດ, ແລະມີຄຸນນະພາບສູງສຸດ turret turret tak Top Top CNC Lathe, ປະຈຸບັນມີຄວາມຕ້ອງການສູງ. ພວກເຮົາກະຕືລືລົ້ນຄາດວ່າຈະມີໂອກາດທີ່ຈະຮ່ວມມືກັບທ່ານ.

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ	ເນື້ອຫາ	ຫນ່ວຍງານ	CK52T-600	CK76T-600	ck46t-600
ຂອບເຂດການປຸງແຕ່ງ	ເສັ້ນຜ່າກາງຫມູນວຽນສູງສຸດຂອງ spindle ໄດ້	mm	ø 800
	ບລັອກ	mm	ø 180 ~ 400
	ຄວາມຍາວຂອງການຫັນສູງສຸດ	mm	560
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 51 ~ 55	ø 72	ø 45
ແກນຫຼັກ	ປະເພດຫົວຫນ້າ spindle		A2-6	A2 -8	A2-5
	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 66	ø 86	ø 56
	ຄວາມໄວ spindle ສູງສຸດ	r / min	4200	3200	6000
	ຄວາມໄວທີ່ກໍານົດໄວ້ spindle	r / min	1 ~ 3500	1 ~ 2500	1 ~ 4500
ລ້ຽງ	ການເດີນທາງສູງສຸດຂອງແກນ X / Z	mm	230/600
	ເສັ້ນເລືອດຕັນໃນແກນທີ່ມີປະສິດຕິຜົນ	mm	570
	ສູງສຸດການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X / Z	m / ຂອງຂ້ອຍ	24
	ການຕັ້ງຄ່າ Axis X / Z ສໍາລັບການເຄື່ອນໄຫວໄວ	m / ຂອງຂ້ອຍ	16/18
	X / Z Axis Roller Screw ສະເພາະ	mm	40
	X / Z Axis Axis	mm	35/45
ສິບສອງຕໍາແຫນ່ງ Servo Turret	ຄວາມສູງຂອງສູນ TUVE TUVE TUVE Servo		100
	ຫໍມີດຂອບກົງກັນຂ້າມ (ເສັ້ນຜ່າກາງນອກ)	mm	385
	ຄວາມສູງຂອງສູນກາງຂອງ turret	mm	100
	ຈໍານວນຂອງ turret ກ້ອງ	ແກ້ໄຂ	12
	ການແຊກແຊງເສັ້ນຜ່າກາງຂອງການປຸງແຕ່ງເຄື່ອງມືທີ່ຢູ່ຕິດກັນ	mm	ø180
	ຂະຫນາດຂອງຜູ້ຖືເຄື່ອງມືທີ່ກໍານົດ	mm	25x25
	ເສັ້ນຜ່າສູນກາງມືຖືມີດ	mm	ø25
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	11 ກິລາ / ໃຫ້ຄະແນນ 72NM	15kW / ໃຫ້ຄະແນນ 98nm	7.5 KW / ໃຫ້ຄະແນນ 47nm
	ພະລັງງານ / Z-Axis Power / Torque	KW / NM	Yaskawa 1.8kw / 11.5NM. ທາງເລືອກລຸ້ນໃຫມ່ 2.4 KW / ໃຫ້ຄະແນນ 11,5nm
	ພະລັງງານ / torque ຂອງ turret traving ການປ່ຽນມໍເຕີ	KW / NM	ຄົນຮຸ່ນໃຫມ່ 1.0 kw / 3.1NM
	ພະລັງງານມໍເຕີລະບົບເຢັນ	ແມະ	0.3
	ພະລັງງານມໍລະດົກຄວາມກົດດັນສູງ	ແມະ	3
tailstock	ເສັ້ນເລືອດຕັນໃນ tailstock	mm	420
	ເສັ້ນເລືອດຕັນໃນສູງສຸດຂອງ PIN PIN ຂອງ Tailstock	mm	100
	ແບບຟອມ PIN Mailstock PIN Ejector		hydraulic, rigidity ທີ່ເຂັ້ມແຂງ
	tape cone cone cone cone cone tople	ມ	MOHS 5 #, ບໍ່ຄວນແກວ່ງຫລື warp ໃນລະຫວ່າງເຄື່ອງຈັກທີ່ຊັດເຈນ.
	ໄລຍະຫ່າງສູງສຸດລະຫວ່າງປາຍແລະ chuck	mm	690
ອື່ນ	inclination ນອນ	°	30 °ຫຼື 15 °
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2500x1600X1700
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງທັງຫມົດແມ່ນ 4500 ກິໂລ, ມີນ້ໍາຫນັກທັງຫມົດຂອງ 3500 ກິໂລ, ລົບ 10000 ຢວນ
	ພະລັງງານທັງຫມົດ	ແມະ	20
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	3

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ວິທີການຊອກຄົ້ນຫາ	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0025


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.0025


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
