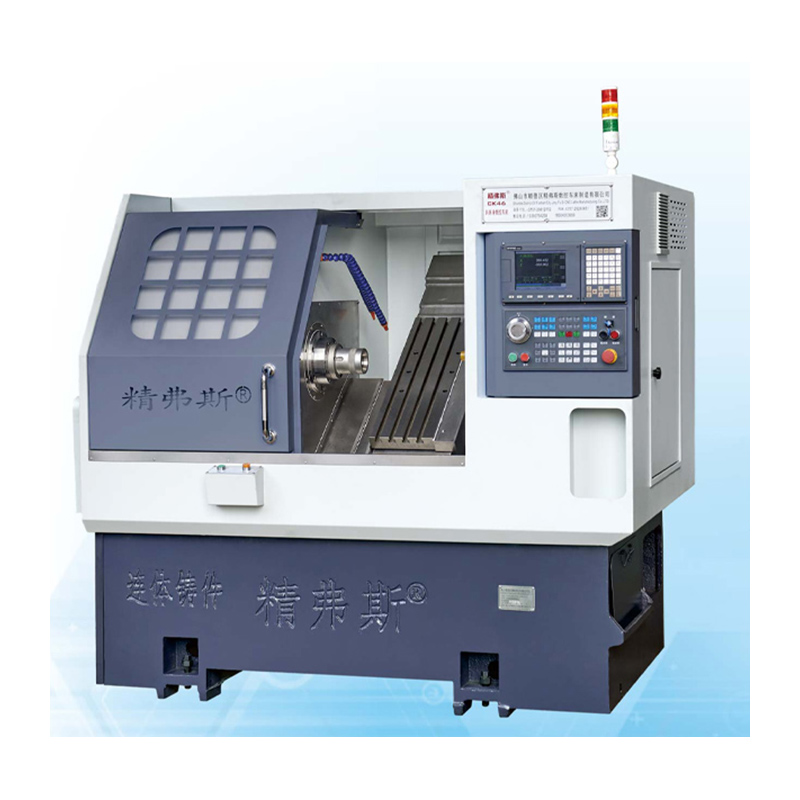

Turret Slant bed ເຄື່ອງ CNC Lathe

ເຄື່ອງກຶງ CNC turret slant bed ຄຸນະພາບສູງ Jingfusi® ເປັນເຄື່ອງກຶງ CNC ປະເພດສະເພາະຂອງເຄື່ອງກຶງຄອມພິວເຕີ (CNC) ທີ່ປະສົມປະສານລັກສະນະຂອງທັງເຄື່ອງກຶງຕຽງນອນ ແລະເຄື່ອງກຶງ turret. ເຄື່ອງຈັກປະເພດນີ້ໄດ້ຖືກອອກແບບເພື່ອສະຫນອງຄວາມຄ່ອງແຄ້ວ, ຜົນຜະລິດ, ແລະຄວາມແມ່ນຍໍາໃນການດໍາເນີນງານການຫັນແລະເຄື່ອງຈັກ.

ຕົວແບບ:CK76

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ Jingfusi® Turret Slant bed CNC Lathe Machine ຈາກພວກເຮົາ. ພວກເຮົາຫວັງວ່າຈະຮ່ວມມືກັບທ່ານ, ຖ້າທ່ານຕ້ອງການຮູ້ເພີ່ມເຕີມ, ທ່ານສາມາດປຶກສາກັບພວກເຮົາໃນປັດຈຸບັນ, ພວກເຮົາຈະຕອບທ່ານໃຫ້ທັນເວລາ!

ນີ້ແມ່ນລັກສະນະທີ່ສໍາຄັນແລະຄຸນລັກສະນະຂອງເຄື່ອງກຶງ CNC turret slant:

ການອອກແບບຕຽງ Slant: ເຊັ່ນດຽວກັນກັບເຄື່ອງກັ່ນຕຽງນອນແບບດັ້ງເດີມ, ເຄື່ອງຈັກນີ້ມີລັກສະນະເປັນຕຽງນອນ. ຕຽງນອນສະຫຼັບໄດ້ປັບປຸງຄວາມແຂງແກ່ນ ແລະການຈັດການຊິບ, ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກທີ່ດີຂຶ້ນ ແລະການສໍາເລັດຮູບຂອງພື້ນຜິວ.

ລະບົບເຄື່ອງມື Turret: turret ໃນເຄື່ອງກຶງນີ້ອະນຸຍາດໃຫ້ມີການປ່ຽນແປງໄວແລະອັດຕະໂນມັດຂອງເຄື່ອງມືຕັດ. Turrets ສາມາດຖືສະຖານີເຄື່ອງມືຫຼາຍ, ໂດຍປົກກະຕິຈັດລຽງເປັນວົງຫຼືເສັ້ນ, ແລະແຕ່ລະສະຖານີສາມາດຖືເຄື່ອງມືຕັດທີ່ແຕກຕ່າງກັນ. ລະບົບເຄື່ອງມືນີ້ອໍານວຍຄວາມສະດວກໃນການດໍາເນີນງານເຄື່ອງຈັກທີ່ສັບສົນໂດຍບໍ່ມີການປ່ຽນເຄື່ອງມືຄູ່ມື.

Versatility: Turret slant bed ເຄື່ອງກຶງ CNC ເປັນເຄື່ອງຈັກທີ່ມີຄວາມຫຼາກຫຼາຍສູງທີ່ສາມາດປະຕິບັດການຫມຸນຕ່າງໆເຊັ່ນ: ຫັນ, ຫັນຫນ້າ, threading, grooving, ເຈາະ, ແລະ milling. ສະຖານີເຄື່ອງມືຂອງ turret ສາມາດໂຫລດດ້ວຍປະເພດເຄື່ອງມືທີ່ແຕກຕ່າງກັນເພື່ອຈັດການກັບວຽກງານເຄື່ອງຈັກທີ່ຫຼາກຫຼາຍ.

ເຄື່ອງຈັກຄວາມໄວສູງ: ການປະສົມປະສານຂອງການອອກແບບຕຽງນອນແລະລະບົບເຄື່ອງມື turret ເຮັດໃຫ້ເຄື່ອງຈັກເຫຼົ່ານີ້ເຫມາະສົມສໍາລັບການດໍາເນີນງານເຄື່ອງຈັກທີ່ມີຄວາມໄວສູງ, ເຮັດໃຫ້ຜົນຜະລິດເພີ່ມຂຶ້ນ.

ຄວາມແມ່ນຍໍາແລະຄວາມຖືກຕ້ອງ: ເຄື່ອງກຶງຕຽງ Turret slant ສະຫນອງຄວາມແມ່ນຍໍາສູງແລະຄວາມຖືກຕ້ອງເນື່ອງຈາກການກໍ່ສ້າງທີ່ເຄັ່ງຄັດຂອງເຂົາເຈົ້າແລະຄວາມສາມາດໃນການນໍາໃຊ້ເຄື່ອງມືຕັດຫຼາຍໂດຍບໍ່ມີການ recalibration.

ການຄວບຄຸມຊິບ: ຕຽງ inclined ຊ່ວຍໃນການຄວບຄຸມ chip ປະສິດທິພາບແລະການຍົກຍ້າຍ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງ chip buildup ແລະຄວາມເສຍຫາຍເຄື່ອງມືໃນລະຫວ່າງການ machining.

ການປະສົມປະສານອັດຕະໂນມັດ: ເຄື່ອງກຶງ CNC ຕຽງນອນ Turret slant ສາມາດປະສົມປະສານກັບລະບົບອັດຕະໂນມັດແລະເຄື່ອງໂຫລດຫຸ່ນຍົນສໍາລັບເຄື່ອງຈັກທີ່ບໍ່ມີຄົນຂັບຫຼືເຮັດໃຫ້ມີແສງ, ເພີ່ມປະສິດທິພາບການຜະລິດ.

ຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸ: ເຄື່ອງຈັກເຫຼົ່ານີ້ສາມາດຜະລິດວັດສະດຸທີ່ຫຼາກຫຼາຍ, ລວມທັງໂລຫະ, ພາດສະຕິກ, ແລະອົງປະກອບ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອຸດສາຫະກໍາແລະການນໍາໃຊ້ຕ່າງໆ.

ການຜະລິດຊິ້ນສ່ວນທີ່ຊັບຊ້ອນ: ການປະສົມປະສານຂອງເຄື່ອງນອນ slant ແລະລະບົບເຄື່ອງມື turret ເຮັດໃຫ້ turret slant lathes ເຫມາະສໍາລັບການຜະລິດພາກສ່ວນທີ່ຊັບຊ້ອນທີ່ມີລັກສະນະຫຼາຍ.

ສະຫຼຸບແລ້ວ, ເຄື່ອງກຶງ CNC ຕຽງນອນ turret slant ສະເຫນີຂໍ້ດີຂອງທັງການອອກແບບຕຽງ slant ແລະລະບົບເຄື່ອງມື turret. ນີ້ເຮັດໃຫ້ການແກ້ໄຂເຄື່ອງຈັກທີ່ຫຼາກຫຼາຍ, ຄວາມແມ່ນຍໍາສູງ, ແລະມີປະສິດທິພາບທີ່ເຫມາະສົມກັບການນໍາໃຊ້ທີ່ຫລາກຫລາຍຂອງການຫັນແລະ milling ໃນອຸດສາຫະກໍາເຊັ່ນ: ຍານອາວະກາດ, ລົດຍົນ, ການຜະລິດອຸປະກອນທາງການແພດ, ແລະອື່ນໆ.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ		ໜ່ວຍ	CK46	CK52	CK76
ຄວາມຍາວການຫັນສູງສຸດ		ມມ	350
ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດກ່ຽວກັບຕຽງນອນ		ມມ	Ø 500
ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດໃນສະເກັດບອດ		ມມ	Ø 160
ທ່າທາງນອນ		°	35°
ການເດີນທາງທີ່ມີປະສິດທິພາບຂອງແກນ X/Z		ມມ	ເສັ້ນຜ່າສູນກາງ 1000/400
ຂໍ້ສະເພາະຂອງສະກູແກນ X/Z		ມມ	32
ຂໍ້ມູນຈໍາເພາະທາງລົດໄຟແກນ X/Z		ມມ	35
ພະລັງງານມໍເຕີ X/Z-axis		ກິໂລວັດ	1.3
ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z		m/ນທ	24
ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ		ມມ	2100X1580X1800
ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ		ກິໂລກຣາມ	2600
ໝາຍເລກມີດ		ແກ້ໄຂ	8
ຂະໜາດມີດສີ່ຫຼ່ຽມ		ມມ	20X20
ຂະໜາດເຄື່ອງຕັດຮູຂຸມຂົນ		ມມ	Ø20
ພະລັງງານທັງຫມົດ		ກິໂລວັດ	13	13	16
ການບໍລິໂພກພະລັງງານສະເລ່ຍ		kw/ຊມ	2	2	2.5
shaft ຕົ້ນຕໍ	ຮູບແບບໃບຫນ້າ spindle		A2-5	A2-6	A2-8


	ຄວາມໄວ spindle ສູງສຸດ	rpm	6000 (ຕັ້ງ 4500)	4200 (ຕັ້ງ 3500)	3200 (ຕັ້ງເປັນ 2500)
	ພະລັງງານມໍເຕີ spindle	ກິໂລວັດ	7.5	7.5	11
	ແຮງບິດອັນດັບຂອງມໍເຕີ spindle	ນທ	47.8Nm	47.8Nm	72Nm
	ເສັ້ນຜ່າສູນກາງການຜ່ານແຖບສູງສຸດ	ມມ	Ø 45	Ø 51	Ø 75

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ວິທີການກວດຫາ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial,		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
