ເຄື່ອງມືເຄື່ອງກົນຈັກ ໝຸນ ແລະ ໂມ້

ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ເຄື່ອງກົນຈັກ Turning ແລະ Milling Compound ຈາກໂຮງງານຂອງພວກເຮົາແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ. ໂຮງງານຂອງພວກເຮົາປະຕິເສດທີ່ຈະຍອມຮັບການຕັ້ງຄ່າຕ່ໍາອື່ນໆຂອງລູກຄ້າທີ່ເປັນຍ້ອນວ່າການຕັ້ງຄ່າທີ່ແຕກຕ່າງກັນ. ແມ່ນບໍ່ສະດວກສໍາລັບການເຮັດໃຫ້ມາດຕະຖານການກວດກາຄຸນນະພາບ. ຜົນກະທົບຕໍ່ຄຸນນະພາບແລະຊີວິດການບໍລິການຂອງເຄື່ອງຈັກ, ແລະຜົນກະທົບຕໍ່ປະສິດທິພາບການບໍລິການຫລັງການຂາຍແລະຄ່າໃຊ້ຈ່າຍ.

ຕົວແບບ:CK52-4+4+Y

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

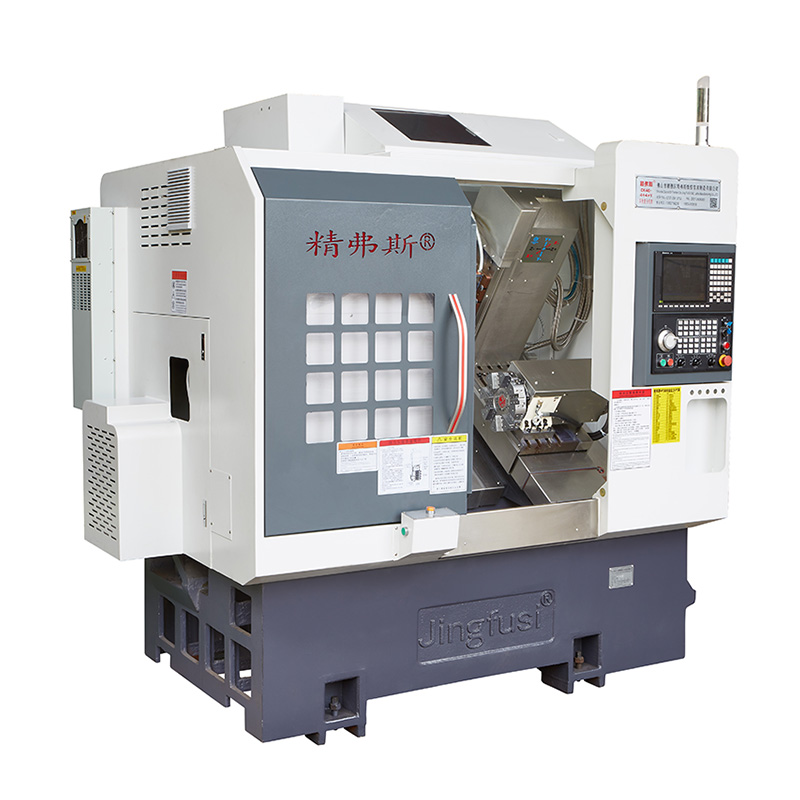

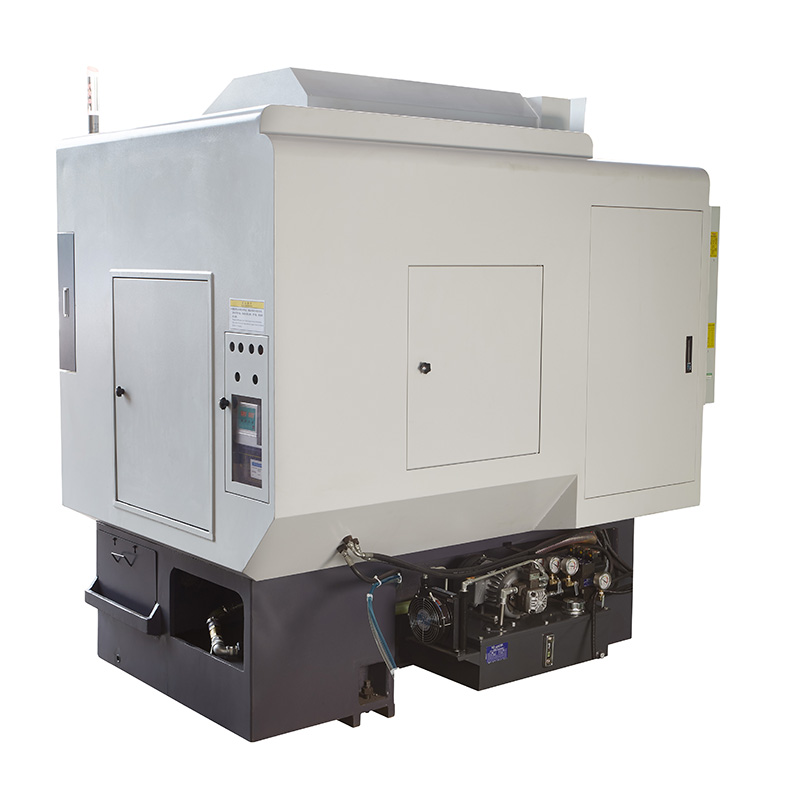

ຕໍ່ໄປນີ້ແມ່ນການນໍາສະເຫນີຂອງ Jingfusi®ຄຸນນະພາບສູງເຄື່ອງມືການຫັນແລະເຄື່ອງປະສົມ Milling, ຫວັງວ່າຈະຊ່ວຍໃຫ້ທ່ານເຂົ້າໃຈໄດ້ດີກວ່າ. ຍິນດີຕ້ອນຮັບລູກຄ້າເກົ່າແລະໃຫມ່ທີ່ຈະສືບຕໍ່ຮ່ວມມືກັບພວກເຮົາເພື່ອສ້າງອະນາຄົດທີ່ດີກວ່າ!

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ຮູບແບບເຄື່ອງກຶງ	ໜ່ວຍ	CK46-4+4+Y	CK52-4+4+Y
ຂອບເຂດການປະມວນຜົນ	ແກວ່ງໃສ່ຕຽງ	ມມ	Ø 500
	ຄວາມຍາວສູງສຸດຂອງວົງມົນນອກ	ມມ	320
	ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ	ມມ	Ø 45	Ø 51 ~ 55
ແກນຫຼັກ	ປະເພດຫົວ spindle		A2-5	A2-6

	ເສັ້ນຜ່າສູນກາງ spindle ຜ່ານຮູ	ມມ	Ø 56	Ø 66
	ຄວາມໄວ spindle ສູງສຸດ	rpm	6000 (ຕັ້ງ 4500)	4500 (ຕັ້ງ 3500)
ອາຫານ	ການເດີນທາງທີ່ມີປະສິດທິພາບຂອງແກນ X/Z/Y	ມມ	800/470/260

	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z/Y	m/ນທ	24 (ການຕັ້ງຄ່າ 18)/24 (ການຕັ້ງຄ່າ 18)/15 (ການຕັ້ງຄ່າ 8)
	ແກນສະກູແກນ X/Z/Y	ມມ	ວັນທີ 32/32/25
	ລາງລົດໄຟແກນ X/Z/Y	ມມ	35/35/25
ຫໍມີດ	ແປດສະຖານີ turret	PCS	8 ສະຖານີ, ສາມາດຕິດຕັ້ງເຄື່ອງມືທີ່ມີຮູສອງເທົ່າ, ທາງເລືອກທີ່ມີ 12 ສະຖານີ
ຫົວພະລັງງານ	ຮູບແບບການຖືເຄື່ອງມືຫົວພະລັງງານ		ER25


	ເຄື່ອງມືຫົວພະລັງງານ	PCS	Z-axis 4+X-axis 4, ມີ 4 ຕົວຍຶດເຄື່ອງມືຄົງທີ່ເພີ່ມເຕີມຕິດຕັ້ງ
	ຄວາມໄວສູງສຸດຂອງຫົວພະລັງງານ	rpm	6000 (ຕັ້ງເປັນ 4000), ສາມາດນໍາໃຊ້ທົ່ວໄປເພື່ອປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000
	ໄລຍະຫ່າງລະຫວ່າງ shaft ຫົວພະລັງງານແລະ shaft	ມມ	65
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / ແຮງບິດ	KW/Nm	ການຜະລິດໃຫມ່ 7.5KW, 47.75NM. ຊິ້ນສ່ວນເຫຼັກກ້າທີ່ມີຄວາມສາມາດໃນການປຸງແຕ່ງຫຼາຍກວ່າ 80 ສາມາດເລືອກໄດ້ດ້ວຍ 11KW, 70.03Nm.

	ແຮງບິດຂອງມໍເຕີແກນ X/Z/Y	KW/Nm	1.3KW/8.39NM
	X/Z power head motor power/torque	KW/Nm	1.7 KW/8NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີຫົວພະລັງງານ	rpm	5000
ອື່ນໆ	ອຸປະກອນເບຣກຕັ້ງຕຳແໜ່ງ spindle		ແຮງດັນໄຮໂດຼລິກ


	ທ່າທາງນອນ	°	35°
	ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ	ມມ	2200X1580X1900
	ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ	ກິໂລກຣາມ	3430
	ພະລັງງານທັງຫມົດ	ກິໂລວັດ	13
	ການບໍລິໂພກພະລັງງານສະເລ່ຍ	kw/ຊມ	2

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0035


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳຂອງແກນ Y		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຢູ່ໃນແກນ Y. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.004


C axis ຕໍາແຫນ່ງຊ້ໍາ		ກວດສອບການປັບຕໍາແຫນ່ງຂອງຈຸດຄົງທີ່ C-axis, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດສອບການຕໍາແຫນ່ງຊ້ໍາ.	20 arc ວິນາທີ


C axis position rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ Random ຂອງແກນ C, ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດເບິ່ງການຕັ້ງຄ່າຊ້ໍາຊ້ອນ.	72 arc ວິນາທີ


ຕີຫົວຍຶດແຮງ		ໂກນຕີ	0.015

ຕີຫົວຍຶດແຮງ		Clamping ຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
