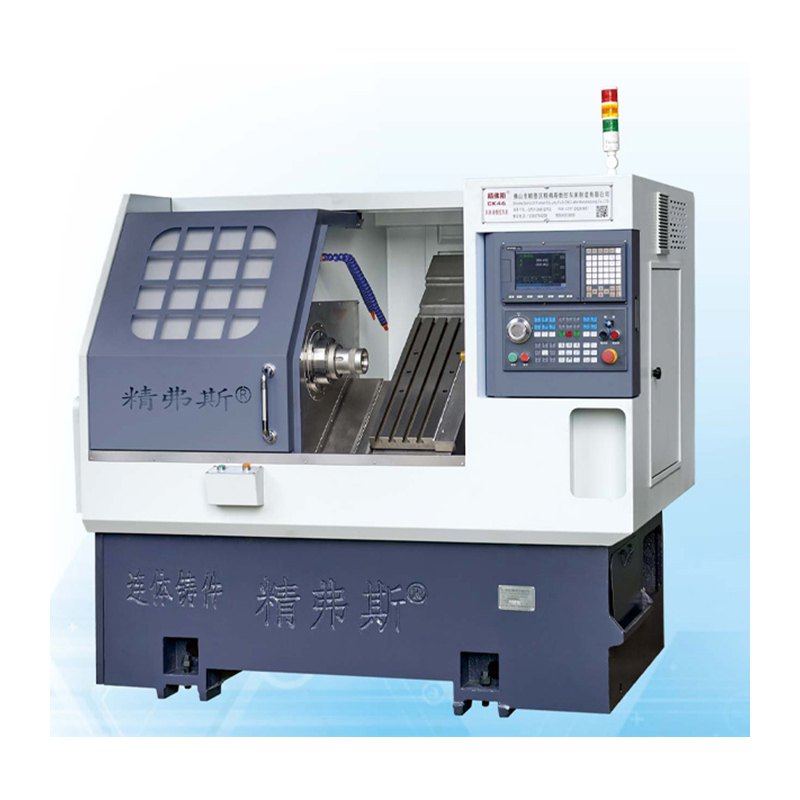

Slant Bed ເຄື່ອງກຶງ CNC

ເຄື່ອງກຶງ CNC ຕຽງນອນ Jingfusi® ແມ່ນເຄື່ອງກຶງເຄື່ອງຄວບຄຸມຕົວເລກຄອມພິວເຕີ (CNC) ປະເພດໜຶ່ງທີ່ມີການອອກແບບຕຽງນອນແບບເລື່ອນ ຫຼື ລວງນອນ. ການອອກແບບນີ້ແຕກຕ່າງຈາກເຄື່ອງກຶງຕຽງແບບດັ້ງເດີມ. ໃນເຄື່ອງກຶງຕຽງນອນ, ຕຽງ ຫຼືຖານຂອງເຄື່ອງແມ່ນ inclined ເປັນມຸມ, ໂດຍປົກກະຕິປະມານ 35 ອົງສາ, ທຽບກັບຍົນແນວນອນ. ການອອກແບບນີ້ສະເຫນີຂໍ້ໄດ້ປຽບຫຼາຍຢ່າງແລະຖືກນໍາໃຊ້ທົ່ວໄປໃນເຄື່ອງຈັກທີ່ທັນສະໄຫມແລະຂະບວນການຜະລິດ.

ຕົວແບບ:CK46

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Jingfusi® Slant Bed CNC ຄຸນສົມບັດເຄື່ອງກຶງ:

35 ອົງສາ slant ຕຽງ CNC ເຄື່ອງກຶງ
ຄວາມສາມາດໃນການລໍາລຽງຊິບແມ່ນຂະຫນາດໃຫຍ່ແລະສະດວກ, ລູກຄ້າສາມາດເລືອກການລໍາລຽງຊິບຢູ່ດ້ານຫນ້າຫຼືດ້ານຫລັງ
Screw pre-stretching ໂຄງປະກອບການ
ເຄື່ອງມືປະເພດ gang post

ນີ້ແມ່ນບາງລັກສະນະທີ່ສໍາຄັນແລະຜົນປະໂຫຍດຂອງເຄື່ອງກຶງ CNC ຕຽງນອນ:

ຄວາມແຂງກະດ້າງ: ການອອກແບບຕຽງ slant ເສີມຂະຫຍາຍຄວາມເຂັ້ມງວດຂອງເຄື່ອງ, ສະຫນອງການສະຫນັບສະຫນູນທີ່ດີກວ່າແລະຄວາມຫມັ້ນຄົງສໍາລັບເຄື່ອງມືຕັດແລະເຄື່ອງຕັດ. ຄວາມແຂງກະດ້າງນີ້ເຮັດໃຫ້ການປັບປຸງຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກແລະການສໍາເລັດຮູບຂອງຫນ້າດິນ.

ການຈັດການຊິບ: ການວາງທິດທາງທີ່ຫ້ອຍຂອງຕຽງຊ່ວຍໃຫ້ການຍົກຍ້າຍຊິບທີ່ມີປະສິດທິພາບຫຼາຍຂຶ້ນ. ຊິບທີ່ຜະລິດໃນລະຫວ່າງຂະບວນການເຄື່ອງຈັກມີແນວໂນ້ມທີ່ຈະຫຼຸດລົງຈາກພື້ນທີ່ເຮັດວຽກ, ຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການສ້າງຊິບແລະຄວາມເສຍຫາຍຂອງເຄື່ອງມື.

Ergonomics: ເຄື່ອງກຶງຕຽງແບບ Slant ມັກຈະມີການອອກແບບ ergonomic ຫຼາຍ, ເຮັດໃຫ້ມັນງ່າຍຂຶ້ນສໍາລັບຜູ້ປະກອບການໃນການໂຫຼດແລະ unload workpieces. ຕຽງ inclined ສະຫນອງການເບິ່ງເຫັນທີ່ດີກວ່າຂອງພື້ນທີ່ເຄື່ອງຈັກ, ເຊິ່ງສາມາດປັບປຸງປະສິດທິພາບຂອງຜູ້ປະຕິບັດງານແລະຄວາມປອດໄພ.

ຫຼຸດຜ່ອນການແຊກແຊງຂອງເຄື່ອງມື: ການອອກແບບຕຽງນອນທີ່ຊ່ວຍຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການແຊກແຊງລະຫວ່າງເຄື່ອງມືຕັດແລະຊິ້ນວຽກ, ໂດຍສະເພາະໃນເວລາທີ່ເຄື່ອງຈັກສະລັບສັບຊ້ອນຫຼື contoured.

ເຄື່ອງອັດດ້ວຍຄວາມໄວສູງ: ເຄື່ອງກຶງຕຽງແບບ Slant ເໝາະສຳລັບການເຮັດວຽກເຄື່ອງຈັກຄວາມໄວສູງ. ການປັບປຸງຄວາມແຂງກະດ້າງແລະຄວາມສາມາດໃນການຍົກຍ້າຍຂອງຊິບຊ່ວຍໃຫ້ຄວາມໄວຂອງການຕັດໄວແລະຜົນຜະລິດທີ່ສູງຂຶ້ນ.

Versatility: ເຄື່ອງຈັກເຫຼົ່ານີ້ມີຄວາມຫລາກຫລາຍແລະສາມາດນໍາໃຊ້ໄດ້ສໍາລັບການດໍາເນີນງານທີ່ຫລາກຫລາຍ, ລວມທັງການຫັນຫນ້າ, ການຫັນ, ການເຈາະ, threading, ແລະ grooving.

ການປະສົມປະສານອັດຕະໂນມັດ: ເຄື່ອງກຶງ CNC ຕຽງ Slant ສາມາດປະສົມປະສານໄດ້ຢ່າງງ່າຍດາຍກັບລະບົບອັດຕະໂນມັດ, ເຊັ່ນເຄື່ອງໂຫລດຫຸ່ນຍົນ, ເພື່ອເພີ່ມຜົນຜະລິດແລະຫຼຸດຜ່ອນແຮງງານຄູ່ມື.

ຄວາມແມ່ນຍໍາແລະຄວາມແມ່ນຍໍາ: ຄວາມເຂັ້ມງວດແລະຄວາມຫມັ້ນຄົງຂອງການອອກແບບຕຽງ slant ປະກອບສ່ວນໃຫ້ຄວາມແມ່ນຍໍາຂອງເຄື່ອງຈັກທີ່ສູງຂຶ້ນແລະຄວາມຖືກຕ້ອງ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການຄວາມທົນທານແຫນ້ນ.

ຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸ: ເຄື່ອງກຶງຕຽງ Slant ສາມາດຈັດການກັບວັດສະດຸທີ່ຫຼາກຫຼາຍ, ລວມທັງໂລຫະ, ພາດສະຕິກ, ແລະອົງປະກອບ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບອຸດສາຫະກໍາທີ່ກວ້າງຂວາງ, ເຊັ່ນ: ຍານອາວະກາດ, ຍານຍົນ, ແລະການຜະລິດອຸປະກອນການແພດ.

ການປ່ຽນແປງເຄື່ອງມື: ເຄື່ອງກຶງ CNC ຕຽງນອນ slant ຫຼາຍມີອຸປະກອນການປ່ຽນເຄື່ອງມືທີ່ອະນຸຍາດໃຫ້ການປ່ຽນແປງເຄື່ອງມືໄວແລະອັດຕະໂນມັດ, ຫຼຸດຜ່ອນເວລາ downtime ແລະເພີ່ມປະສິດທິພາບ.

ສະຫຼຸບແລ້ວ, ເຄື່ອງກຶງ CNC ຕຽງນອນໄດ້ໃຫ້ຂໍ້ດີຫຼາຍຢ່າງຕໍ່ກັບເຄື່ອງກຶງຕຽງແບບດັ້ງເດີມ, ລວມທັງການປັບປຸງຄວາມເຂັ້ມງວດ, ການຈັດການຊິບ, ແລະ ergonomics. ເຄື່ອງຈັກເຫຼົ່ານີ້ຖືກນໍາໃຊ້ທົ່ວໄປໃນສະພາບແວດລ້ອມເຄື່ອງຈັກທີ່ທັນສະໄຫມທີ່ຄວາມແມ່ນຍໍາ, ປະສິດທິພາບ, ແລະຄວາມຫລາກຫລາຍແມ່ນຈໍາເປັນ.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ		ໜ່ວຍ	CK46	CK52	CK76
ຄວາມຍາວການຫັນສູງສຸດ		ມມ	350
ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດກ່ຽວກັບຕຽງນອນ		ມມ	Ø 500
ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດໃນສະເກັດບອດ		ມມ	Ø 160
ທ່າທາງນອນ		°	35°
ການເດີນທາງທີ່ມີປະສິດທິພາບຂອງແກນ X/Z		ມມ	ເສັ້ນຜ່າສູນກາງ 1000/400
ຂໍ້ສະເພາະຂອງສະກູແກນ X/Z		ມມ	32
ຂໍ້ມູນຈໍາເພາະທາງລົດໄຟແກນ X/Z		ມມ	35
ພະລັງງານມໍເຕີ X/Z-axis		ກິໂລວັດ	1.3
ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z		m/ນທ	24
ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ		ມມ	2100X1580X1800
ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ		ກິໂລກຣາມ	2600
ໝາຍເລກມີດ		ແກ້ໄຂ	8
ຂະໜາດມີດສີ່ຫຼ່ຽມ		ມມ	20X20
ຂະໜາດເຄື່ອງຕັດຮູຂຸມຂົນ		ມມ	Ø20
ພະລັງງານທັງຫມົດ		ກິໂລວັດ	13	13	16
ການບໍລິໂພກພະລັງງານສະເລ່ຍ		kw/ຊມ	2	2	2.5
shaft ຕົ້ນຕໍ	ຮູບແບບໃບຫນ້າ spindle		A2-5	A2-6	A2-8


	ຄວາມໄວ spindle ສູງສຸດ	rpm	6000 (ຕັ້ງ 4500)	4200 (ຕັ້ງ 3500)	3200 (ຕັ້ງເປັນ 2500)
	ພະລັງງານມໍເຕີ spindle	ກິໂລວັດ	7.5	7.5	11
	ແຮງບິດອັນດັບຂອງມໍເຕີ spindle	ນທ	47.8Nm	47.8Nm	72Nm
	ເສັ້ນຜ່າສູນກາງການຜ່ານແຖບສູງສຸດ	ມມ	Ø 45	Ø 51	Ø 75

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ວິທີການກວດຫາ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial,		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ຳໆຢູ່ໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
