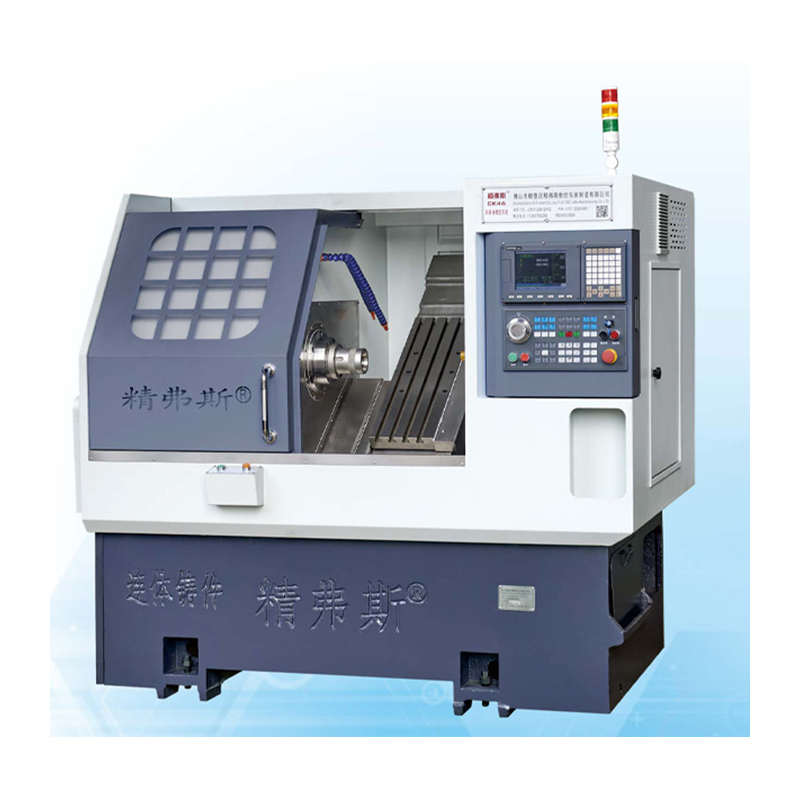

Inclined Slant Bree Led Turning ເຄື່ອງຈັກຊີວະ CNC

ຕຽງນອນຂອງ CK46 Inclined Slant Bed Turning CNC Lathe ແມ່ນການປັບປຸງແລະຍົກລະດັບJingfusi®ໃນພື້ນຖານເດີມ. ບົນພື້ນຖານຂອງການສືບທອດປະສິດທິພາບການປຸງແຕ່ງທີ່ສູງແລະໄດ້ຮັບການພັດທະນາຢ່າງງ່າຍດາຍຂອງຮູບແບບການອອກແບບທີ່ມີຄວາມຕັ້ງໃຈແລະມີຄວາມໄວໃນການປຸງແຕ່ງແລະເຄື່ອງມື CNC ທີ່ມີຄວາມພີ້ແລະຮັກສາ.

ຕົວແບບ:CK46

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant baby cnt cnt cnt lathe ລັກສະນະຂອງເຄື່ອງຫມາຍ:

ການອອກແບບທີ່ດີທີ່ສຸດ:ສິ່ງນີ້ກໍາລັງນອນຢູ່ໃນຫ້ອງນອນທີ່ມີຄວາມຕັ້ງໃຈທີ່ສຸດໃນວົງວຽນ CNC ມີການອອກແບບຕຽງນອນທີ່ມີຄວາມຫຍຸ້ງຍາກ 35 ອົງສາ, ໃຫ້ຄວາມເຂັ້ມງວດແລະສະຖຽນລະພາບສໍາລັບເຄື່ອງຈັກທີ່ຊັດເຈນ.

ການຈັດການຊິບທີ່ມີປະສິດຕິພາບ:ເຄື່ອງສະຫນອງຄວາມສາມາດໃນການຖ່າຍທອດຊິບຊິບດ່ວນ, ໃຫ້ລູກຄ້າມີຄວາມຍືດຫຍຸ່ນໃນການກໍາຈັດຊິບຫຼືດ້ານຫລັງ, ຮັບປະກັນຄວາມສະດວກໃນຂະບວນການ.

screw pre-stretching:ລວມເອົາໂຄງສ້າງທີ່ມີສະກູ, ການຍືດຕົວ, ນີ້ຈະຊ່ວຍເພີ່ມຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກແລະຄວາມຫນ້າເຊື່ອຖືຂອງເຄື່ອງຈັກແລະຄວາມຫນ້າເຊື່ອຖື.

Post Post Post Gang-Teople:ໂດຍມີການຕິດຕັ້ງເຄື່ອງມື Gang-Type, This ນີ້ຊ່ວຍສະຫນັບສະຫນູນການນໍາໃຊ້ເຄື່ອງມືທີ່ຫຼາກຫຼາຍສໍາລັບປະສິດທິພາບແລະຄວາມຄ່ອງແຄ້ວໃນການດໍາເນີນງານຕ່າງໆ.

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

Inclined Slant bed Turning CNC Lathe Machine

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ		ຫນ່ວຍງານ	CK46	CK52	ck76
ຄວາມຍາວຂອງການຫັນສູງສຸດ		mm	350
ເສັ້ນຜ່າສູນກາງການປ່ຽນແປງສູງສຸດຢູ່ເທິງຕຽງ		mm	ø 500
ເສັ້ນຜ່າສູນກາງການປ່ຽນແປງສູງສຸດໃນສະເກັດສະເກັດ		mm	ø 160
inclination ນອນ		°	35 °
ການເດີນທາງທີ່ມີປະສິດຕິຜົນຂອງ Axis X / Z		mm	ເສັ້ນຜ່າສູນກາງ 1000/400
ສະເພາະເຄື່ອງຫມາຍແກນ X / Z		mm	32
ສະເພາະ X / Z Axis Rail		mm	35
ພະລັງງານ X / Z-Z-Axis		ແມະ	1.3
ສູງສຸດການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X / Z		m / ຂອງຂ້ອຍ	24
ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ		mm	2100x1580X1800
ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ		ກິໂລ	2600
ຈໍານວນມີດ		ແກ້ໄຂ	8
ຂະຫນາດມີດຮຽບຮ້ອຍ		mm	20X20
ຂະຫນາດມົນລະຂຸມມົນ		mm	ø20
ພະລັງງານທັງຫມົດ		ແມະ	13	13	16
ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ		kw / h	2	2	2.5
ເພົາຫລັກ	ແບບຟອມສຸດທ້າຍຂອງ spindle		A2-5	A2-6	A2 -8


	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງເປັນ 4500)	4200 (ຕັ້ງຄ່າໄປເຖິງ 3500)	3200 (ຕັ້ງຄ່າໃຫ້ 2500)
	ພະລັງງານມໍເຕີ Spindle	ແມະ	7.5	7.5	11
	torque torque ຂອງ motor spindle	nm	47.8NM	47.8NM	ປະຈໍາ
	ເສັ້ນຜ່າສູນກາງຂອງແຖບສູງສຸດ	mm	ø 45	ø 51	ø 75

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ວິທີການຊອກຄົ້ນຫາ	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial,		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0025


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.0025


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
