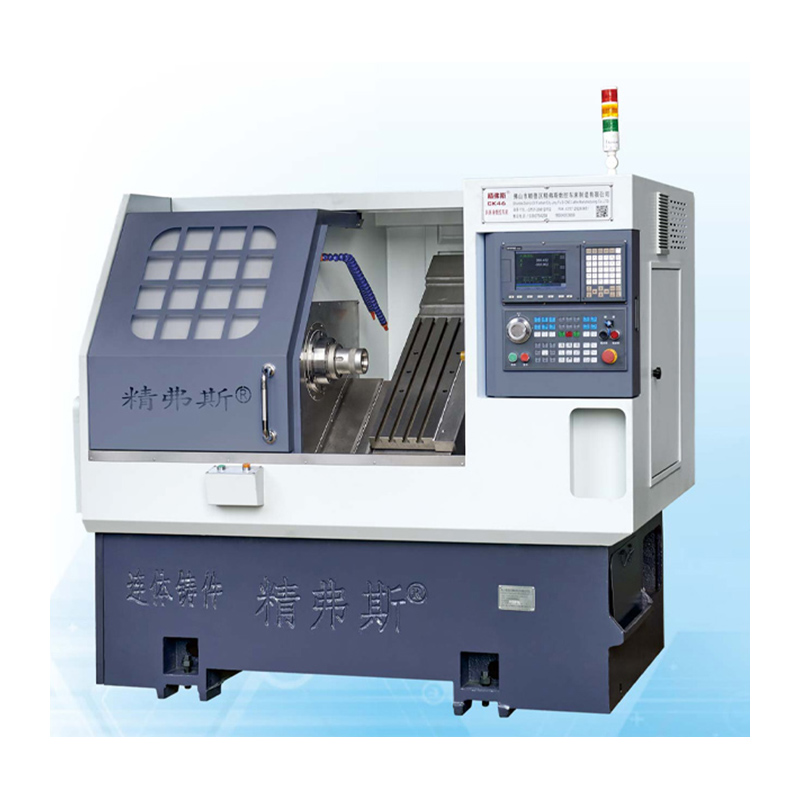

ຄວາມແມ່ນຍໍາສູງ CNC Slant Bed Lathe Machine

ຕໍ່ໄປນີ້ແມ່ນການນໍາສະເຫນີຂອງ Jingfusi® high precision CNC Slant Bed Lathe Machine, ຫວັງວ່າຈະຊ່ວຍໃຫ້ທ່ານເຂົ້າໃຈມັນດີຂຶ້ນ. ຍິນດີຕ້ອນຮັບລູກຄ້າເກົ່າແລະໃຫມ່ທີ່ຈະສືບຕໍ່ຮ່ວມມືກັບພວກເຮົາເພື່ອສ້າງອະນາຄົດທີ່ດີກວ່າ!

ຕົວແບບ:CK46

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Jingfusi®ເຄື່ອງກຶງຕຽງ CNC slant ຄວາມແມ່ນຍໍາສູງສາມາດປະຕິບັດການຫັນແລະ milling ທີ່ຊັດເຈນ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາຢາກຈະສະຫນອງທ່ານJingfusi®ເຄື່ອງກຶງ CNC Slant Bed Precision ຄວາມແມ່ນຍໍາສູງ. ແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ດີທີ່ສຸດແລະການຈັດສົ່ງທີ່ທັນເວລາ.

ນີ້ແມ່ນບາງລັກສະນະທີ່ສໍາຄັນແລະຄຸນລັກສະນະຂອງເຄື່ອງຈັກເຫຼົ່ານີ້:

ການອອກແບບຕຽງ Slant: ການອອກແບບຕຽງນອນ inclined ໃຫ້ຄວາມເຂັ້ມງວດແລະສະຖຽນລະພາບໃນລະຫວ່າງການເຄື່ອງຈັກ. ມັນຮັບປະກັນວ່າເຄື່ອງມືຕັດຍັງຄົງຢູ່ໃກ້ຊິດກັບ workpiece, ສົ່ງຜົນໃຫ້ມີການປັບປຸງຄວາມຖືກຕ້ອງ.

High-Precision Spindle: ມາພ້ອມກັບ spindle ທີ່ມີຄວາມແມ່ນຍໍາສູງ, ເຄື່ອງເຫຼົ່ານີ້ສະຫນອງ spindle runout ຫນ້ອຍທີ່ສຸດແລະຄວາມຖືກຕ້ອງຂອງ rotational ທີ່ດີເລີດ. ຄວາມແມ່ນຍໍານີ້ແມ່ນສໍາຄັນສໍາລັບການບັນລຸຄວາມທົນທານທີ່ແຫນ້ນຫນາແລະການສໍາເລັດຮູບດ້ານດີ.

ການຄວບຄຸມ CNC ແບບພິເສດ: ມາພ້ອມກັບການຄວບຄຸມ CNC ຂັ້ນສູງແລະຄວາມສາມາດໃນການດໍາເນີນໂຄງການ, ຜູ້ປະກອບການສາມາດດໍາເນີນໂຄງການແລະຄວບຄຸມການເຮັດວຽກຂອງເຄື່ອງຈັກທີ່ສັບສົນດ້ວຍຄວາມແມ່ນຍໍາແລະຄວາມຍືດຫຍຸ່ນ.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ		ໜ່ວຍ	CK46	CK52	CK76
ຄວາມຍາວການຫັນສູງສຸດ		ມມ	350
ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດກ່ຽວກັບຕຽງນອນ		ມມ	Ø 500
ເສັ້ນຜ່າສູນກາງການຫັນສູງສຸດໃນສະເກັດບອດ		ມມ	Ø 160
ທ່າທາງນອນ		°	35°
ການເດີນທາງທີ່ມີປະສິດທິພາບຂອງແກນ X/Z		ມມ	ເສັ້ນຜ່າສູນກາງ 1000/400
ຂໍ້ສະເພາະຂອງສະກູແກນ X/Z		ມມ	32
ຂໍ້ມູນຈໍາເພາະທາງລົດໄຟແກນ X/Z		ມມ	35
ພະລັງງານມໍເຕີ X/Z-axis		ກິໂລວັດ	1.3
ການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X/Z		m/ນທ	24
ຄວາມຍາວຂອງເຄື່ອງມືເຄື່ອງ X width X ສູງ		ມມ	2100X1580X1800
ນ້ໍາຫນັກລວມຂອງເຄື່ອງທັງຫມົດ		ກິໂລກຣາມ	2600
ໝາຍເລກມີດ		ແກ້ໄຂ	8
ຂະໜາດມີດສີ່ຫຼ່ຽມ		ມມ	20X20
ຂະໜາດເຄື່ອງຕັດຮູຂຸມຂົນ		ມມ	Ø20
ພະລັງງານທັງຫມົດ		ກິໂລວັດ	13	13	16
ການບໍລິໂພກພະລັງງານສະເລ່ຍ		kw/ຊມ	2	2	2.5
shaft ຕົ້ນຕໍ	ຮູບແບບໃບຫນ້າ spindle		A2-5	A2-6	A2-8


	ຄວາມໄວ spindle ສູງສຸດ	rpm	6000 (ຕັ້ງ 4500)	4200 (ຕັ້ງ 3500)	3200 (ຕັ້ງເປັນ 2500)
	ພະລັງງານມໍເຕີ spindle	ກິໂລວັດ	7.5	7.5	11
	ແຮງບິດອັນດັບຂອງມໍເຕີ spindle	ນທ	47.8Nm	47.8Nm	72Nm
	ເສັ້ນຜ່າສູນກາງການຜ່ານແຖບສູງສຸດ	ມມ	Ø 45	Ø 51	Ø 75

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ວິທີການກວດຫາ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial,		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຕຳແໜ່ງຊ້ຳຂອງແກນ Z		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ຳໆຢູ່ໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
