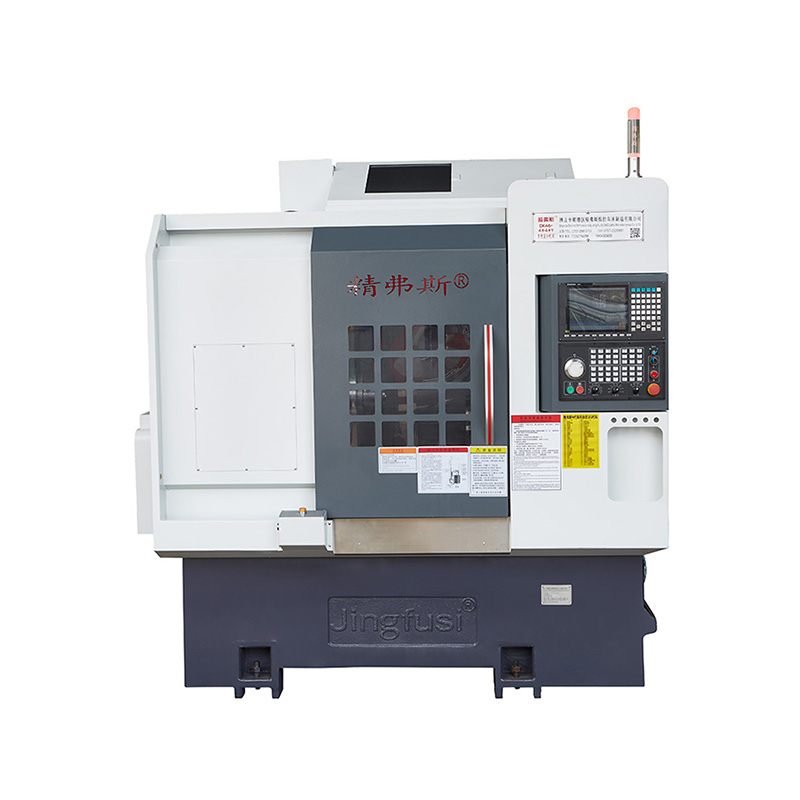

ເຄື່ອງຈັກຜະລິດເຄື່ອງຈັກຜະລິດເຄື່ອງຈັກ machining

ເຄື່ອງຈັກຜະລິດເຄື່ອງຈັກຜະລິດຕະພັນແບບJingfusi®ແມ່ນຖືກອອກແບບດ້ວຍກົນໄກຊ່ວຍເຮັດໃຫ້ແຂງແຮງໃນການປັບປຸງຄວາມເຂັ້ມແຂງໃນລະຫວ່າງການປະມວນຜົນສ່ວນ. ລະບົບການປ່ຽນແປງເຄື່ອງມືໂດຍກົງຈະຊ່ວຍປະຢັດຂັ້ນຕອນທີ່ສັບສົນຂອງເຄື່ອງມືການປ່ຽນແປງຂັ້ນຕອນແລະສັ້ນທີ່ໃຊ້ເວລາໃນການປ່ຽນແປງແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍສໍາລັບຜູ້ໃຊ້.

ຕົວແບບ:CK76DTY

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງຈັກຜະລິດເຄື່ອງຈັກຜະລິດຕະພັນmachusi®ແມ່ນ 3 ແກນ (x, y, z) ຄອມພິວເຕີຫຼາຍຕົວຄວບຄຸມການຫັນປ່ຽນແລະ milling compound. ມັນປະສົມປະສານເປັນການຫັນ, ຫົດຫູ່, ເຈາະ, ຫນ້າເບື່ອ, ການປາດຢາງແລະຫນ້າທີ່ອື່ນໆເຂົ້າໃນອຸປະກອນດຽວ. ມັນສາມາດປະຕິບັດການສິ້ນສຸດແລະການເຈາະຂ້າງ, ເຈາະ, ປາດຢາງແລະການປຸງແຕ່ງລວມອື່ນໆ. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບການປຸງແຕ່ງຊິ້ນສ່ວນຂອງພືດຫມູນວຽນດ້ວຍຮູບຮ່າງທີ່ສັບສົນແລະຄວາມຕ້ອງການທີ່ຊັດເຈນ. ມັນສາມາດເຮັດສໍາເລັດທັງຫມົດຫຼືສ່ວນໃຫຍ່ຂອງຂັ້ນຕອນການປຸງແຕ່ງໃນຫນຶ່ງຫນີບ. ຮັບປະກັນຄວາມຖືກຕ້ອງ, ປັບປຸງປະສິດທິພາບແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ.

ແຜນວາດການເດີນທາງJingfusi®ເຄື່ອງຈັກ

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ຮູບແບບຂອງ lathe	ຫນ່ວຍງານ	CK52DTY	ck76dty	ck46dty
ຂອບເຂດການປຸງແຕ່ງ	ເສັ້ນຜ່າກາງຫມູນວຽນສູງສຸດຂອງ spindle ໄດ້	mm	ø 700
	ຄວາມຍາວຂອງວົງມົນດ້ານນອກສູງສຸດ	mm	520
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 55	ø 72	ø 45
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	r / min	4200 (ຕັ້ງຄ່າ 3500)	3200 (ການຕັ້ງຄ່າ 2000)	6000 (ຊຸດ 4500)
	ປະເພດຫົວຫນ້າ spindle		A2 - 6	A2 -8	A2 - 5
	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 66	ø 86	ø 56
ລ້ຽງ	X / Z / Y / y ເສັ້ນເລືອດຕັນສູງສຸດແກນ	mm	260/500 / ± 60
	ຫົວພະລັງງານ 90 °ທີ່ຜ່ານຈຸດໃຈກາງຂອງ spindle	mm	30
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງ X / Z / Y AXIS	m / ຂອງຂ້ອຍ	24 (ຕັ້ງ 16) / 24 (ການຕັ້ງຄ່າ 16) / 14 (ຕັ້ງ 8)
	x / z / y / y A ແກນ Axis screw rod	mm	40
	ລາງລົດໄຟ X / Z / Y / Y Axis Axis	mm	35/45/35
turret ພະລັງງານ	ຮູບແບບ turret ພະລັງງານ (turret ພະລັງງານ)	BMT	BMT55
	ເກັບຫົວຫນ້າພະລັງງານ	ແມ່ນ	er32
	ຂະຫນາດຂອງຜູ້ຖືເຄື່ອງມືທີ່ກໍານົດ	mm	25x25
	ເສັ້ນຜ່າສູນກາງກອງທັບເຮືອ	mm	ø32
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	11 ກິລາ / ໃຫ້ຄະແນນ 72NM	15kW / ໃຫ້ຄະແນນ 98nm	7.5 KW / ໃຫ້ຄະແນນ 47nm
	X / Z / Y / Y Axis Motor Power Power / Torque	KW / NM	Yaskawa 2.9 kw /18.6NM, ລຸ້ນໃຫມ່ຂອງລຸ້ນໃຫມ່ຂອງ 3,11 kw / 15nm
	ພະລັງງານ / torque ຂອງ turret ຂອງມໍເຕີຫົວ	KW / NM	ຄົນຮຸ່ນໃຫມ່ 3.1 kw / 15nm
	ຄວາມໄວສູງສຸດຂອງ turret mot ມໍເຕີພະລັງງານ	r / min	6000 (ການຕັ້ງຄ່າ 4000), ຄວາມໄວທົ່ວໄປ≤4000
	ພະລັງງານມໍເຕີພະລັງງານ / ແຮງບິດ	KW / NM	3.1 KW / 15NM
	ພະລັງງານ / torque ຂອງ turret traving ການປ່ຽນມໍເຕີ	KW / NM	New Generation1.0 KW /3.1NM
tailstock	ເສັ້ນເລືອດຕັນໃນ tailstock	mm	520
	ເສັ້ນເລືອດຕັນໃນໄຮໂດຼລິກສູງສຸດຂອງ Tailstock	mm	100
	tape cone cone cone cone cone tople	ມ	mohs 5 #
	ໄລຍະຫ່າງສູງສຸດລະຫວ່າງປາຍແລະ chuck	mm	690
ອື່ນ	ອຸປະກອນເບກຕໍາແຫນ່ງ Spindle		ໂປແກຼມໄຮໂດຼລິກ, ໂປແກຼມທາງເລືອກ
	inclination ນອນ	°	30 °ຫຼື 15 °
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2500x1680X1900
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	5000kg
	ພະລັງງານທັງຫມົດ	ແມະ	20
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	3

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ວິທີການຊອກຄົ້ນຫາ	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0035


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງ y-axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ y. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.004


C Axis Repart Poat		ກວດສອບການປ່ຽນແປງຂອງ S-Axis ຈຸດຄົງທີ່, ຫມາຍເຫດທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາ	20 ວິນາທີ arc


C Axis ຕໍາແຫນ່ງ Rotary Rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຖານະທີ່ມີຄວາມຖືກຕ້ອງຂອງ C-Axis: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ	72 ວິນາທີ ARC


ການບີບອັດຫົວຫນ້າພະລັງງານ		ໂກນດອກ	0.015

ການບີບອັດຫົວຫນ້າພະລັງງານ		ຫນີບຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
