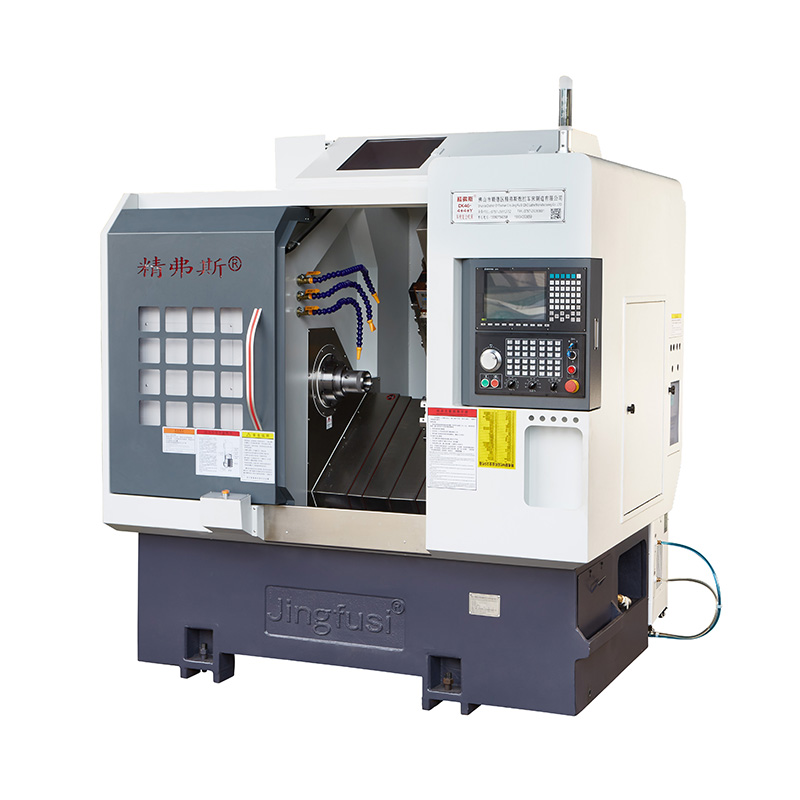

CNC ປ່ຽນເປັນສູນກາງເຄື່ອງຈັກປະສົມປະສົມ

CNC ປ່ຽນເປັນສູນກາງສານປະສົມປະສົມປະສົມແມ່ນເຫມາະສົມສໍາລັບການຜະລິດສ່ວນປະກອບທີ່ມີສ່ວນປະກອບແລະສ່ວນປະກອບທີ່ຊັດເຈນສູງ. ມັນຊ່ວຍໃຫ້ມີການສໍາເລັດສ່ວນໃຫຍ່, ຖ້າບໍ່ແມ່ນທັງຫມົດ, ຂອງການປະຕິບັດງານຂອງເຄື່ອງຈັກໃນການຕັ້ງຄ່າດຽວ. ນີ້ບໍ່ພຽງແຕ່ຮັບປະກັນຄວາມແມ່ນຍໍາເທົ່ານັ້ນເທົ່ານັ້ນແຕ່ຍັງຊ່ວຍເພີ່ມປະສິດທິພາບດ້ານຜະລິດຕະພັນແລະຄ່າໃຊ້ຈ່າຍ.

ຕົວແບບ:CK46-4+4+Y

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຄຸນລັກສະນະຂອງ CNC ປ່ຽນເປັນສູນກາງ machining Maching:

ການຫນີບລະເມີດຫນ້ອຍທີ່ສຸດ: ຫຼຸດຜ່ອນຄວາມຕ້ອງການສໍາລັບການປະຕິບັດງານທີ່ຈໍາເປັນຫຼາຍ, ຊ່ວຍເພີ່ມປະສິດທິພາບທັງໃຫ້ມີປະສິດທິພາບແລະຄວາມຖືກຕ້ອງ.

ເຄື່ອງມືທີ່ມີການປ່ຽນແປງ: ສະຫນັບສະຫນູນເຄື່ອງມືທີ່ມີຄວາມໄວສູງ, ການຈັດແຈງເຄື່ອງມືທີ່ງ່າຍດາຍສໍາລັບເຄື່ອງຈັກທີ່ສະດວກກວ່າ.

ເຄື່ອງຈັກທີ່ສົມບູນແບບ: ສະຫນອງຫນ້າທີ່ຫຼາຍຫນ້າທີ່ເພື່ອອໍານວຍຄວາມສະດວກໃນການປຸງແຕ່ງປະສົມຂອງໃບຫນ້າແລະດ້ານຂ້າງ, ເຮັດໃຫ້ຄວາມສາມາດດ້ານເຄື່ອງຈັກທີ່ຫລາກຫລາຍ.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

CNC Turning Milling Compound Machining Center

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ຮູບແບບຂອງ lathe	ຫນ່ວຍງານ	ck46-4 + 4 + y	ck52-4 + 4 + y
ຂອບເຂດການປຸງແຕ່ງ	ແກວ່ງເທິງຕຽງ	mm	ø 500
	ຄວາມຍາວຂອງວົງມົນດ້ານນອກສູງສຸດ	mm	320
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 45	ø 51 ~ 55
ແກນຫຼັກ	ປະເພດຫົວຫນ້າ spindle		A2-5	A2-6

	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 56	ø 66
	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງເປັນ 4500)	4500 (ຕັ້ງຄ່າໄປເຖິງ 3500)
ລ້ຽງ	ການເດີນທາງທີ່ມີປະສິດທິພາບຂອງ X / Z / Y	mm	800/470/260

	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງ X / Z / Y AXIS	m / ຂອງຂ້ອຍ	24 (ການຕັ້ງຄ່າ 18) / 24 (ຕັ້ງ 18) / 15 (ຕັ້ງ 8)
	x / z / y / y A ແກນ Axis screw rod	mm	32/32/25
	X / Z / Y / Y Axis Rail	mm	35/35/25
ຫໍມີດ	ສະຖານີ	pcs	ສະຖານີ 8 ສະຖານີ, ສາມາດຕິດຕັ້ງໄດ້ດ້ວຍຜູ້ຖືເຄື່ອງມືສອງເທົ່າ, ເປັນທາງເລືອກທີ່ມີ 12 ສະຖານີ
ຫົວພະລັງງານ	ແບບຟອມການຖືເຄື່ອງມືຫົວພະຍາກອນ		er25


	ເຄື່ອງມືຫົວພະລັງງານ	pcs	Z-Axis 4 + X-Xis 4, ມີ 4 ເຄື່ອງມືທີ່ມີກໍານົດເພີ່ມເຕີມຕິດຕັ້ງ
	ຄວາມໄວສູງສຸດຂອງຫົວໄຟຟ້າ	r / min	6000 (ຕັ້ງເປັນ 4000), ສາມາດໃຊ້ໄດ້ທົ່ວໄປໃນການປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000
	ໄລຍະຫ່າງລະຫວ່າງ Shaft Head Head ແລະ Shaft	mm	65
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	ລຸ້ນໃຫມ່ 7.5kW, 47,75nM. ຊິ້ນສ່ວນເຫຼັກທີ່ມີຄວາມສາມາດໃນການປຸງແຕ່ງອາຍຸຫຼາຍກວ່າ 80 ສາມາດຕິດຕັ້ງໄດ້ກັບ 11kW, 70.03nm

	X / Z / Y / Y Axis Motor Power Power / Torque	KW / NM	1.3kW / 8.39NM
	ພະລັງງານມໍເຕີ / Z Power Power Power Power Power / Torque	KW / NM	1.7 KW KW / 8NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີພະລັງງານ	r / min	5000
ອື່ນ	ອຸປະກອນເບກຕໍາແຫນ່ງ Spindle		ຄວາມກົດດັນໄຮໂດຼລິກ


	inclination ນອນ	°	35 °
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2200x1580X1900
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	3430
	ພະລັງງານທັງຫມົດ	ແມະ	13
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	2

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0035


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງ y-axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ y. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.004


C Axis Repart Poat		ກວດສອບການປ່ຽນແປງຂອງ S-Axis ຈຸດຄົງທີ່, ຫມາຍເຫດທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາ	20 ວິນາທີ arc


C Axis ຕໍາແຫນ່ງ Rotary Rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຖານະທີ່ມີຄວາມຖືກຕ້ອງຂອງ C-Axis: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ	72 ວິນາທີ ARC


ການບີບອັດຫົວຫນ້າພະລັງງານ		ໂກນດອກ	0.015

ການບີບອັດຫົວຫນ້າພະລັງງານ		ຫນີບຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
