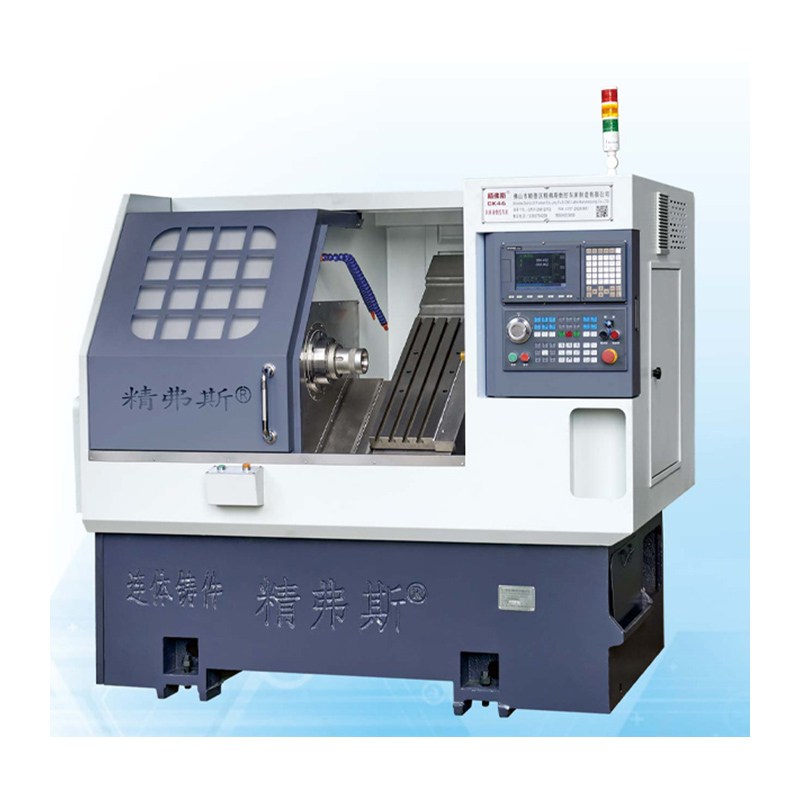

CNC ຫັນແລະເຄື່ອງ Milling

Jingfusi® CNC Turning ແລະ Minding Machine ແມ່ນວິທີແກ້ໄຂສຸດທ້າຍສໍາລັບໂລຫະທີ່ມີຄວາມແມ່ນຍໍາ. ບໍ່ວ່າທ່ານຈະຊອກຫາຜະລິດສ່ວນປະກອບທີ່ສັບສົນຫຼືຊິ້ນສ່ວນທີ່ລຽບງ່າຍ, ເຄື່ອງຂອງພວກເຮົາຖືກອອກແບບມາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການການຜະລິດຂອງທ່ານ. ດ້ວຍຄຸນລັກສະນະທີ່ກ້າວຫນ້າແລະສ່ວນປະກອບທີ່ມີຄຸນນະພາບສູງ, ເຄື່ອງຈັກທີ່ມີຄຸນນະພາບສູງ, ເຄື່ອງຈັກຂອງພວກເຮົາແມ່ນທາງເລືອກທີ່ດີເລີດສໍາລັບທຸລະກິດທີ່ກໍາລັງຊອກຫາຂະບວນການຜະລິດຂອງພວກເຂົາ.

ຕົວແບບ:CK76DTY

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ເຄື່ອງຈັກທີ່ຊັດເຈນສໍາລັບການຜະລິດຜົນຜະລິດ

ເຄື່ອງຈັກຜະລິດເຄື່ອງຈັກຂອງພວກເຮົາແລະເຄື່ອງຈັກຂອງພວກເຮົາແມ່ນຖືກກໍານົດສໍາລັບຄວາມແມ່ນຍໍາແລະຄວາມຖືກຕ້ອງ. ມັນໃຊ້ເທັກໂນໂລຢີຂັ້ນສູງເພື່ອຮັບປະກັນວ່າທຸກໆສ່ວນທີ່ຜະລິດແມ່ນມີຄຸນນະພາບສູງສຸດ. ດ້ວຍຄວາມສາມາດໃນການນໍາໃຊ້ທີ່ຊັດເຈນຂອງມັນ, ເຄື່ອງຂອງພວກເຮົາປະຕິບັດງານຢ່າງໄວວາ, ປະຢັດເວລາແລະເພີ່ມຜົນຜະລິດຂອງທ່ານ. ຍິ່ງໄປກວ່ານັ້ນ, ດ້ວຍການໂຕ້ຕອບທີ່ງ່າຍຕໍ່ການໃຊ້ງ່າຍ, ທ່ານສາມາດຕັ້ງແລະດໍາເນີນວຽກຂອງທ່ານດ້ວຍຄວາມສະດວກສະບາຍ.

Versatility ສໍາລັບການສະຫມັກຕ່າງໆ

ເຄື່ອງຈັກຫັນປ່ຽນ CNC ຂອງພວກເຮົາແມ່ນມີຄວາມຫລາກຫລາຍແລະສາມາດຈັດການກັບໂປແກຼມຕ່າງໆ. ມັນຖືກອອກແບບໂດຍສະເພາະເພື່ອຈັດການກັບສ່ວນປະກອບຂອງຄວາມສັບສົນທີ່ແຕກຕ່າງກັນ, ເຮັດໃຫ້ມັນມີເຄື່ອງທີ່ເຫມາະສົມສໍາລັບຜູ້ຜະລິດທີ່ຜະລິດຊິ້ນສ່ວນຕ່າງໆ. ບໍ່ວ່າທ່ານຈະຜະລິດສ່ວນປະກອບ AeroSpace ທີ່ສັບສົນຫຼືພາກສ່ວນກົນຈັກທີ່ລຽບງ່າຍ, ເຄື່ອງຂອງພວກເຮົາສາມາດຈັດການກັບຄວາມຕ້ອງການຂອງທ່ານ.

ການແກ້ໄຂທີ່ມີປະສິດທິພາບສໍາລັບຜູ້ຜະລິດນ້ອຍແລະໃຫຍ່

ເຄື່ອງຈັກຜະລິດ CNC ຂອງພວກເຮົາແລະເຄື່ອງຈັກຂອງພວກເຮົາແມ່ນວິທີແກ້ໄຂທີ່ມີປະສິດຕິຜົນສໍາລັບບໍລິສັດນ້ອຍແລະໃຫຍ່. ຄຸນລັກສະນະທີ່ກ້າວຫນ້າຂອງມັນເຮັດໃຫ້ມັນເປັນການລົງທືນທີ່ສົມບູນແບບສໍາລັບທຸລະກິດທີ່ກໍາລັງຊອກຫາເພື່ອຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານຂອງພວກໃນຂະນະທີ່ກໍາລັງເພີ່ມຂື້ນ. ດ້ວຍຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາຕ່ໍາຂອງມັນ, ເຄື່ອງຂອງພວກເຮົາສາມາດຊ່ວຍທ່ານປະຫຍັດເງິນໃນການສ້ອມແປງ, ໃນຂະນະທີ່ຜົນງານທີ່ມີປະສິດຕິພາບທີ່ທ່ານສາມາດຜະລິດໄດ້ຫຼາຍໃນເວລາຫນ້ອຍ.

ຄຸນລັກສະນະທີ່ກ້າວຫນ້າສໍາລັບການປະຕິບັດການປັບປຸງ

ເຄື່ອງຈັກຫັນປ່ຽນ CNC ຂອງພວກເຮົາແມ່ນເຕັມໄປດ້ວຍຄຸນລັກສະນະທີ່ກ້າວຫນ້າທີ່ເຮັດໃຫ້ມັນເປັນເຄື່ອງມືໂລຫະສຸດທ້າຍ. ມັນໄດ້ຖືກຕິດຕັ້ງດ້ວຍສ່ວນປະກອບທີ່ມີຄຸນນະພາບສູງ, ລວມທັງມໍເຕີ spindle ທີ່ມີປະສິດທິພາບແລະຄູ່ມືແນະນໍາທີ່ຖືກຕ້ອງສູງ, ໃຫ້ຮັບປະກັນໃຫ້ກັບຄວາມແມ່ນຍໍາແລະປະສິດທິພາບ. ນອກຈາກນັ້ນ, ລະບົບເຄື່ອງມືທີ່ມີຄວາມຍືດຫຍຸ່ນໄດ້ອະນຸຍາດໃຫ້ມີເຄື່ອງມືດ່ວນ, ກະຕຸ້ນຂະບວນການຜະລິດແລະຫຼຸດຜ່ອນເວລາຫຼຸດລົງ.

ສະຫລຸບລວມແລ້ວ, ເຄື່ອງຈັກຫັນປ່ຽນ CNC ຂອງພວກເຮົາແລະເຄື່ອງຈັກຂອງພວກເຮົາແມ່ນວິທີແກ້ໄຂສຸດທ້າຍສໍາລັບໂລຫະທີ່ມີຄວາມແມ່ນຍໍາ. ຄຸນລັກສະນະທີ່ກ້າວຫນ້າຂອງມັນ, ສ່ວນປະກອບທີ່ມີຄຸນນະພາບສູງ, ແລະຄວາມສະດວກໃນການໃຊ້ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ດີເລີດສໍາລັບທຸລະກິດທີ່ກໍາລັງຊອກຫາຂະບວນການຜະລິດຂອງພວກເຂົາ. ດ້ວຍຄວາມຄ່ອງແຄ້ວ, ປະສິດທິຜົນຂອງມັນ, ແລະການປະຕິບັດງານທີ່ມີຄ່າໃຊ້ຈ່າຍ, ເຄື່ອງຂອງພວກເຮົາແມ່ນການລົງທືນທີ່ສົມບູນແບບສໍາລັບຜູ້ຜະລິດຂະຫນາດນ້ອຍຫຼືໃຫຍ່ທີ່ກໍາລັງຊອກຫາໃຫ້ມີຄ່າໃຊ້ຈ່າຍ, ແລະຜະລິດຄ່າໃຊ້ຈ່າຍທີ່ມີຄຸນນະພາບ.

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ຮູບແບບຂອງ lathe	ຫນ່ວຍງານ	ck46dty	CK52DTY
ຂອບເຂດການປຸງແຕ່ງ	ເສັ້ນຜ່າກາງຫມູນວຽນສູງສຸດຂອງ spindle ໄດ້	mm	ø 600
	ຄວາມຍາວຂອງວົງມົນດ້ານນອກສູງສຸດ	mm	300
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 45	ø 55
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງ 4500)	4200 (ຕັ້ງຄ່າ 3500)

	ປະເພດຫົວຫນ້າ spindle		A2-5	A2-6
	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 56	ø 66
ລ້ຽງ	X / Z / Y / y ເສັ້ນເລືອດຕັນສູງສຸດແກນ	mm	800/400 / ± 60


	ຫົວພະລັງງານ 90 °ທີ່ຜ່ານຈຸດໃຈກາງຂອງ spindle	mm	60
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງ X / Z / Y AXIS	m / ຂອງຂ້ອຍ	24 (ຕັ້ງ 18) / 24 (ຕັ້ງ 18) / 15 (ຕັ້ງ 12)
	x / z / y / y A ແກນ Axis screw rod	mm	32/32/32
	ລາງລົດໄຟ X / Z / Y / Y Axis Axis	mm	35/35/35
turret ພະລັງງານ	ຮູບແບບ turret ພະລັງງານ (turret ພະລັງງານ)	BMT	BMT45, BMT55 ທາງເລືອກ

	ເກັບຫົວຫນ້າພະລັງງານ	ແມ່ນ	er25
	ຂະຫນາດຂອງຜູ້ຖືເຄື່ອງມືທີ່ກໍານົດ	mm	25x25
	ເສັ້ນຜ່າສູນກາງກອງທັບເຮືອ	mm	ø25
tailstock	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	7.5 KW / ໃຫ້ຄະແນນ 47nm	11 ກິລາ / ໃຫ້ຄະແນນ 72NM


	X / Z / Y / Y Axis Motor Power Power / Torque	KW / NM	Yaskawa 1.8kw / 11.5n. ທາງເລືອກລຸ້ນລຸ້ນໃຫມ່ລຸ້ນໃຫມ່ / ຈັດອັນດັບ 11.5nm
	ຄວາມໄວສູງສຸດຂອງ turret mot ມໍເຕີພະລັງງານ	r / min	8000000 ° (ຫົວພະລັງງານ≤7000ປ່ຽນ, ຫົວພະລັງງານ 90 °
	ພະລັງງານມໍເຕີພະລັງງານ / ແຮງບິດ	KW / NM	8.5 KW / ໃຫ້ຄະແນນ 16,5NM
	ພະລັງງານ / torque ຂອງ turret traving ການປ່ຽນມໍເຕີ	KW / NM	New Generation1.0 KW /3.1NM
ອື່ນ	ອຸປະກອນເບກຕໍາແຫນ່ງ Spindle		ຄວາມກົດດັນໄຮໂດຼລິກ


	inclination ນອນ	°	35 °
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2200x1500x1900
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	3900kg
	ພະລັງງານທັງຫມົດ	ແມະ	15
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	3

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0035


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງ y-axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ y. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.004


C Axis Repart Poat		ກວດສອບການປ່ຽນແປງຂອງ S-Axis ຈຸດຄົງທີ່, ຫມາຍເຫດທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາ	20 ວິນາທີ arc


C Axis ຕໍາແຫນ່ງ Rotary Rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຖານະທີ່ມີຄວາມຖືກຕ້ອງຂອງ C-Axis: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ	72 ວິນາທີ ARC


ການບີບອັດຫົວຫນ້າພະລັງງານ		ໂກນດອກ	0.015

ການບີບອັດຫົວຫນ້າພະລັງງານ		ຫນີບຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
