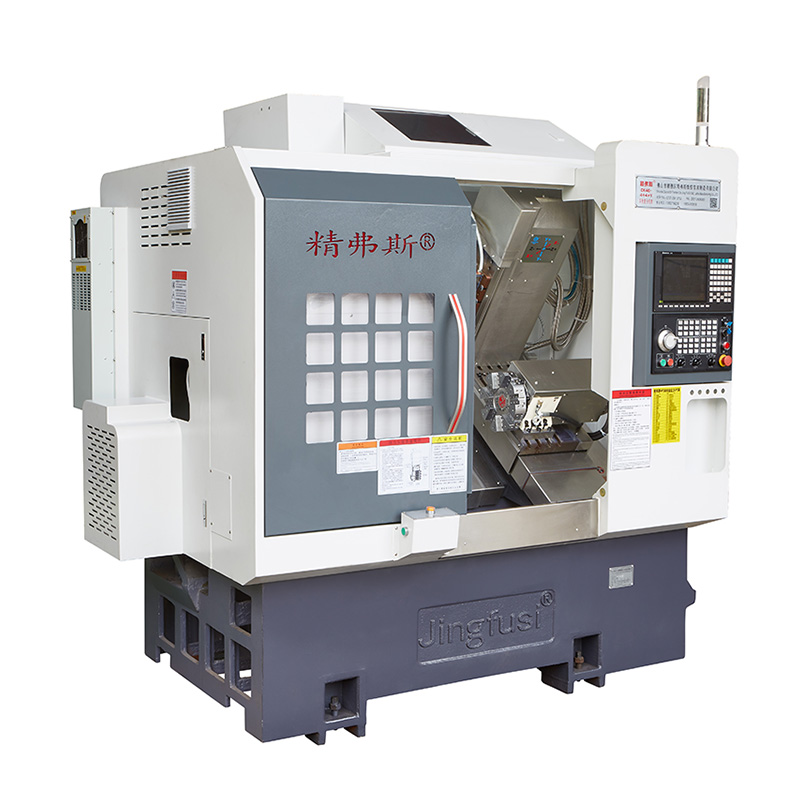

ເຄື່ອງປ່ຽນເປັນເວລາກາງຂອງ CNC

ແນະນໍາເຄື່ອງລ້ຽວສູນການປ່ຽນແປງຂອງສູນກາງຂອງ CNC Multi-Center-Multique Center - ວິທີແກ້ໄຂສຸດທ້າຍສໍາລັບເຄື່ອງຈັກທີ່ມີຄຸນນະພາບສູງ. ເຄື່ອງທີ່ມີປະສິດທິພາບນີ້ໄດ້ຖືກອອກແບບມາເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກທີ່ສັບສົນທີ່ສຸດ, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບທຸລະກິດແລະປະສິດທິຜົນສູງສຸດ.

ຕົວແບບ:CK52-5+5+Y

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ສ້າງເປັນຄັ້ງສຸດທ້າຍ, ເຄື່ອງລ້ຽວສູນການປ່ຽນແປງທີ່ທົນທານແລະຫນ້າເຊື່ອຖືທີ່ສາມາດຈັດການໄດ້ກັບວຽກງານທີ່ສັບສົນແລະເຈາະໃຫ້ແກ່ການຕັດແລະຕັດກະທູ້ແລະອື່ນໆ.

ຫນຶ່ງໃນຄຸນລັກສະນະທີ່ສໍາຄັນຂອງເຄື່ອງຈັກຫັນປ່ຽນທີ່ມີການຄວບຄຸມທີ່ກ້າວຫນ້າຂອງມັນ, ເຊິ່ງຊ່ວຍໃຫ້ຜູ້ປະຕິບັດງານໄດ້ງ່າຍແລະຄວບຄຸມທຸກຮູບແບບ, ຮັບປະກັນຄວາມແມ່ນຍໍາສູງແລະຄວາມຖືກຕ້ອງສູງສຸດ. ດ້ວຍການໂຕ້ຕອບທີ່ເປັນມິດກັບຜູ້ໃຊ້ຂອງມັນ, ເຄື່ອງນີ້ໃຊ້ງ່າຍແລະສາມາດປັບຕົວໄດ້ໄວໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການຂອງວຽກໃດກໍ່ຕາມ.

ນອກເຫນືອໄປຈາກລະບົບຄວບຄຸມແບບພິເສດຂອງມັນ, ເຄື່ອງປ່ຽນແປງທີ່ມີການປ່ຽນແປງທີ່ມີຄຸນນະພາບຂອງ CNC ຫຼາຍຢ່າງ, ລວມທັງລະບົບ spindle ທີ່ມີຄຸນນະພາບ, ເຊິ່ງເປັນຮູບແຂບທີ່ມີຄວາມລະອຽດແລະທົນທານແລະທົນທານ, ໂຍນຖານທີ່ທົນທານ. ສ່ວນປະກອບເຫຼົ່ານີ້ເຮັດວຽກໃນຄວາມສອດຄ່ອງທີ່ສົມບູນແບບເພື່ອຮັບປະກັນໃຫ້ທຸກໆວຽກສໍາເລັດໃນມາດຕະຖານສູງສຸດ.

ບໍ່ວ່າທ່ານຈະເປັນທຸລະກິດຂະຫນາດນ້ອຍຫລືບໍລິສັດທີ່ໃຫຍ່ກວ່າ, ເຄື່ອງລ້ຽວສູນກາງຂອງ CNC ແມ່ນທາງເລືອກທີ່ດີເລີດສໍາລັບຄວາມຕ້ອງການຂອງເຄື່ອງຈັກທັງຫມົດຂອງທ່ານ. ດ້ວຍຄຸນລັກສະນະທີ່ກ້າວຫນ້າຂອງມັນ, ການກໍ່ສ້າງທີ່ທົນທານແລະຄວາມແມ່ນຍໍາທີ່ທົນທານ, ເຄື່ອງນີ້ແມ່ນແນ່ໃຈວ່າຈະເກີນຄວາມຄາດຫວັງຂອງທ່ານແລະໃຫ້ທ່ານສະຫນອງການສະແດງທີ່ຫນ້າເຊື່ອຖື, ມີຄຸນນະພາບສູງ.

ສະຫລຸບລວມແລ້ວ, ເຄື່ອງຫັນສູນການປ່ຽນແປງຂອງ CNC Multi-tasking ແມ່ນການແກ້ໄຂບັນຫາດ້ານຫນ້າສໍາລັບທຸລະກິດທີ່ຕ້ອງການສິ່ງທີ່ດີທີ່ສຸດໃນເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ. ດ້ວຍຄຸນລັກສະນະທີ່ກ້າວຫນ້າຂອງມັນ, ການໂຕ້ຕອບທີ່ເປັນມິດກັບຜູ້ໃຊ້ແລະການກໍ່ສ້າງທີ່ຫນ້າເຊື່ອຖື, ມັນແນ່ໃຈວ່າຈະສະຫນອງການປະຕິບັດທີ່ຫນ້າເຊື່ອຖືແລະມີປະສິດຕິພາບສູງຂື້ນ. ສະນັ້ນເປັນຫຍັງຕ້ອງລໍຖ້າ? ຕິດຕໍ່ພວກເຮົາໃນມື້ນີ້ເພື່ອຮຽນຮູ້ເພີ່ມເຕີມກ່ຽວກັບເຄື່ອງທີ່ບໍ່ຫນ້າເຊື່ອນີ້ແລະວິທີທີ່ມັນສາມາດປ່ຽນທຸລະກິດຂອງທ່ານໄດ້.

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ເນື້ອຫາ	ຫນ່ວຍງານ	ck46-5 + 5 + y	ck52-5 + 5 + y
ຂອບເຂດການປຸງແຕ່ງ	ແກວ່ງເທິງຕຽງ	mm	ø 500
	ຄວາມຍາວຂອງວົງມົນດ້ານນອກສູງສຸດ	mm	320
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 45	ø 51 ~ 55
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງ 4000)	4500 (ຕັ້ງຄ່າໄປເຖິງ 3500)
	ປະເພດຫົວຫນ້າ spindle		A2-5	A2-6
	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 56	ø 66
ລ້ຽງ	X / Z / Y / y ເສັ້ນເລືອດຕັນສູງສຸດແກນ	mm	800/470/310
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງ X / Z / Y AXIS	m / ຂອງຂ້ອຍ	24 (ການຕັ້ງຄ່າ 18) / 24 (ຕັ້ງ 18) / 15 (ຕັ້ງ 8)
	x / z / y / y A ແກນ Axis screw rod	mm	32/32/25
	X / Z / Y / Y Axis Rail	mm	35/35/25
ຫໍມີດ	ສະຖານີ	pcs	ສະຖານີ 8 ສະຖານີ, ສາມາດຕິດຕັ້ງໄດ້ດ້ວຍຜູ້ຖືເຄື່ອງມືສອງເທົ່າ, ເປັນທາງເລືອກທີ່ມີ 12 ສະຖານີ
ຫົວພະລັງງານ	ແບບຟອມການຖືເຄື່ອງມືຫົວພະຍາກອນ		er25
	ຄວາມໄວສູງສຸດຂອງຫົວໄຟຟ້າ	r / min	6000 (ຕັ້ງເປັນ 4000), ສາມາດໃຊ້ໄດ້ທົ່ວໄປໃນການປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000
	ການຂຸດຄົ້ນການຕິດຕັ້ງສູງສຸດແລະການຜະລິດເສັ້ນຜ່າສູນກາງຫົວ	mm	ø 16
	ໄລຍະຫ່າງລະຫວ່າງ Shaft Head Head ແລະ Shaft	mm	65
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	7.5 kw / 47,75nm, ທາງເລືອກ 11kw / 70.03nm ສໍາລັບຊິ້ນສ່ວນເຫຼັກທີ່ມີກໍາລັງການປຸງແຕ່ງ 80 ແລະຂ້າງເທິງ
	X / Z / Y / Y Axis Motor Power Power / Torque	KW / NM	Yaskawa 1.8kw / 11.5NM. ທາງເລືອກລຸ້ນໃຫມ່ 2.4 KW / ໃຫ້ຄະແນນ 11,5nm
	ພະລັງງານມໍເຕີ / Z Power Power Power Power Power / Torque	KW / NM	2.4 KW / 11.5NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີພະລັງງານ	r / min	5000
ອື່ນ	ອຸປະກອນເບກຕໍາແຫນ່ງ Spindle		ຄວາມກົດດັນໄຮໂດຼລິກ
	inclination ນອນ	°	35 °
	ຕາຕະລາງມີດຍາວ x ຄວາມກວ້າງ	mm	700x290
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2200x1580x2000
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	3430
	ພະລັງງານທັງຫມົດ	ແມະ	13
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	2

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0035


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງ y-axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ y. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.004


C Axis Repart Poat		ກວດສອບການປ່ຽນແປງຂອງ S-Axis ຈຸດຄົງທີ່, ຫມາຍເຫດທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາ	20 ວິນາທີ arc


C Axis ຕໍາແຫນ່ງ Rotary Rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຖານະທີ່ມີຄວາມຖືກຕ້ອງຂອງ C-Axis: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ	72 ວິນາທີ ARC


ການບີບອັດຫົວຫນ້າພະລັງງານ		ໂກນດອກ	0.015

ການບີບອັດຫົວຫນ້າພະລັງງານ		ຫນີບຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
