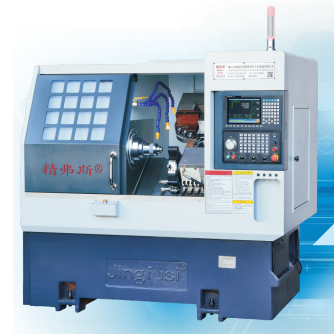

CNC Lathe ກັບຕຽງ Inclined ແລະແຖວຂອງເຄື່ອງມື

ເຄື່ອງກຶງ CNC ຄຸນນະພາບສູງທີ່ມີຕຽງ Inclined ແລະແຖວຂອງເຄື່ອງມືແມ່ນສະຫນອງໃຫ້ໂດຍຜູ້ຜະລິດຈີນJingfusi®. ຊື້ເຄື່ອງກຶງ CNC ກັບຕຽງ Inclined ແລະແຖວຂອງເຄື່ອງມືທີ່ມີຄຸນນະພາບສູງໂດຍກົງກັບລາຄາຕໍ່າ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Jingfusi®ເປັນເຄື່ອງກຶງ CNC ຊັ້ນນໍາຂອງຈີນທີ່ມີຕຽງນອນແລະແຖວຂອງເຄື່ອງມືຜູ້ຜະລິດ, ຜູ້ສະຫນອງແລະສົ່ງອອກ. ຍຶດຫມັ້ນໃນ pursuit ຂອງຄຸນນະພາບທີ່ສົມບູນແບບຂອງຜະລິດຕະພັນ, ດັ່ງນັ້ນ CNC Lathe ຂອງພວກເຮົາໄດ້ຮັບຄວາມພໍໃຈຂອງລູກຄ້າຈໍານວນຫຼາຍ. ການອອກແບບທີ່ສຸດ, ວັດຖຸດິບທີ່ມີຄຸນນະພາບ, ປະສິດທິພາບສູງແລະລາຄາທີ່ແຂ່ງຂັນແມ່ນສິ່ງທີ່ລູກຄ້າຕ້ອງການ, ແລະນັ້ນແມ່ນສິ່ງທີ່ພວກເຮົາສາມາດສະເຫນີໃຫ້ທ່ານ. ແນ່ນອນ, ຍັງມີຄວາມຈໍາເປັນແມ່ນການບໍລິການຫລັງການຂາຍທີ່ສົມບູນແບບຂອງພວກເຮົາ. ຖ້າທ່ານສົນໃຈໃນການບໍລິການຂອງພວກເຮົາ, ທ່ານສາມາດປຶກສາພວກເຮົາໃນປັດຈຸບັນ, ພວກເຮົາຈະຕອບທ່ານໃຫ້ທັນເວລາ!

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ຂໍ້ມູນຈໍາເພາະຫຼັກ
ລາຍການ	ໜ່ວຍ	ຂໍ້ມູນຈໍາເພາະ	ຂໍ້ສັງເກດ
ສູງສຸດ. ເສັ້ນຜ່າສູນກາງການຫັນ	ມມ	250
ສູງສຸດ. swing diam. ເກີນເຄື່ອງກຶງ	ມມ	Ø500
ສູງສຸດ. ປ່ຽນເສັ້ນຜ່າສູນກາງຜ່ານຕຽງນອນ	ມມ	Ø160
ລະດັບຕຽງນອນ	ລະດັບ	35°
ການເດີນທາງທີ່ມີປະສິດຕິຜົນຂອງແກນ X	ມມ	1000
Z-axis ການເດີນທາງປະສິດທິຜົນ	ມມ	400
ສູງສຸດຂອງແກນ X/Z ຄວາມໄວການເດີນທາງໄວ	m/ນທ	24
ຂະຫນາດຕາຕະລາງ: L X W	ມມ	700 x 290
ຂະໜາດເຄື່ອງ : L x W x H	ມມ	2100x 1580 x 1800
ນ້ໍາຫນັກສຸດທິຂອງເຄື່ອງຈັກ	ກິໂລກຣາມ	2600
	pcs	8
ເຄື່ອງມືສີ່ຫລ່ຽມ	ມມ	20 x 20
ຂະຫນາດມີດຂຸມ	ມມ	Ø20
ມ້າທັງໝົດ	ກິໂລວັດ	13
ການບໍລິໂພກພະລັງງານສະເລ່ຍ	kw/ຊມ	2
ຮູບແບບໃບຫນ້າ spindle		A2-5	52:A2-6;CK36:A2-4
ຄວາມໄວ spindle	rpm	6000	52:4200;CK36:5000
ການຕັ້ງຄ່າຄວາມໄວ spindle	rpm	1-4500	52:1-3500;CK36:1-4500
Spindle Rated Torque	ນທ	35Nm (1500r/ນາທີ)	52:47.8nm;CK36:38Nm
ເສັ້ນຜ່າສູນກາງແຖບສູງສຸດ	ມມ	Ø45	52:Ø50;CK36::Ø50

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງຈັກ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໄຈ Jingfus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດແຜນພາບ	ມາດຕະຖານໂຮງງານ


Spindle ຕີ radial,		ກວດສອບການຫມົດຂອງໂກນນອກ	0.0035


ຕຳແໜ່ງຊ້ຳແກນ X, X		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນຂອງແກນ X. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຕຳແໜ່ງຊ້ຳແກນ Z, Z		ກວດສອບການຕັ້ງຕໍາແຫນ່ງຊ້ໍາໃນແກນ Z. ຫມາຍເຫດ: ທໍາອິດຄາດຄະເນປະມານ 50 ເທື່ອເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາຊ້ອນ.	0.003


ຖ້າລູກຄ້າຕ້ອງການທົດສອບຄວາມຖືກຕ້ອງຂອງ ISO ຫຼື VD1 ຂອງແກນ X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາທີ່ຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
