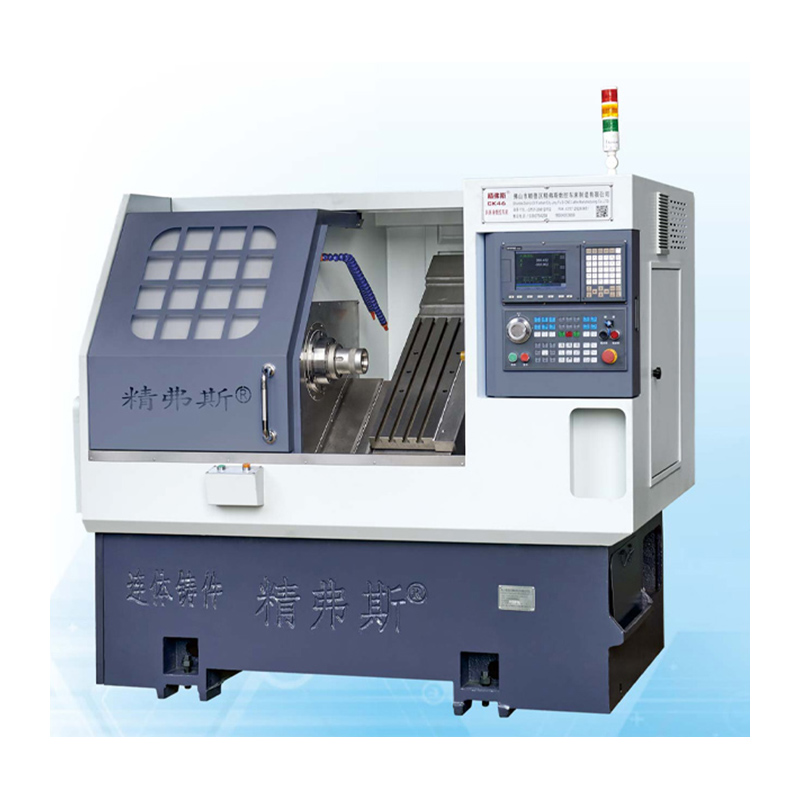

ເຄື່ອງນອນທີ່ມີຢູ່ໃນ CNC

The Jingfusi®ທີ່ມີຄຸນນະພາບສູງທີ່ມີຄວາມພ້ອມໃນການກໍາຈັດ chip ທີ່ສະດວກສະບາຍ, ຫນ້າທີ່ທີ່ສົມບູນ, ມີປະສິດຕິພາບສູງ, ມີປະສິດຕິພາບສູງ, ແລະຄວາມແມ່ນຍໍາສູງ. ສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນຊິ້ນສ່ວນລົດໃຫຍ່, ປ່ຽງ, ແມ່ພິມ, ແມ່ພິມແລະອຸດສາຫະກໍາອື່ນໆ.

ຕົວແບບ:CK46

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Jingfusi® CNCC ມັນຍັງເຫມາະສົມສໍາລັບການປຸງແຕ່ງຂອງ shavts ຂອງ shafts, ແຜ່ນແລະພາກສ່ວນອື່ນໆທີ່ມີຂະຫນາດທີ່ສັບສົນ, ຂະຫນາດຕ່າງໆແລະຄວາມຕ້ອງການທີ່ມີຄວາມແມ່ນຍໍາສູງ. ມັນສາມາດເຮັດການປະມວນຜົນເຂົ້າຊິບໃນວົງການພາຍໃນແລະພາຍນອກໂດຍອັດຕະໂນມັດ, ໂກນ, ຫນ້າຈໍ, ກະທູ້ທີ່ມີການວັດແທກແລະນິ້ວມືອື່ນໆ. ການຫລໍ່ແມ່ນຜະລິດທັງຫມົດທີ່ເຮັດດ້ວຍດິນຊາຍຢາງ, ເຊິ່ງໄດ້ຜ່ານການຮັກສາອາຍຸແລະມີສະຖຽນລະພາບດີ, ມີຄວາມເຂັ້ມແຂງແລະຄວາມຖືກຕ້ອງສູງ.

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ໂຄງການ		ຫນ່ວຍງານ	CK46	CK52	ck76
ຄວາມຍາວຂອງການຫັນສູງສຸດ		mm	350
ເສັ້ນຜ່າສູນກາງການປ່ຽນແປງສູງສຸດຢູ່ເທິງຕຽງ		mm	ø 500
ເສັ້ນຜ່າສູນກາງການປ່ຽນແປງສູງສຸດໃນສະເກັດສະເກັດ		mm	ø 160
inclination ນອນ		°	35 °
ການເດີນທາງທີ່ມີປະສິດຕິຜົນຂອງ Axis X / Z		mm	ເສັ້ນຜ່າສູນກາງ 1000/400
ສະເພາະເຄື່ອງຫມາຍແກນ X / Z		mm	32
ສະເພາະ X / Z Axis Rail		mm	35
ພະລັງງານ X / Z-Z-Axis		ແມະ	1.3
ສູງສຸດການເຄື່ອນໄຫວໄວສູງສຸດຂອງແກນ X / Z		m / ຂອງຂ້ອຍ	24
ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ		mm	2100x1580X1800
ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ		ກິໂລ	2600
ຈໍານວນມີດ		ແກ້ໄຂ	8
ຂະຫນາດມີດຮຽບຮ້ອຍ		mm	20X20
ຂະຫນາດມົນລະຂຸມມົນ		mm	ø20
ພະລັງງານທັງຫມົດ		ແມະ	13	13	16
ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ		kw / h	2	2	2.5
ເພົາຫລັກ	ແບບຟອມສຸດທ້າຍຂອງ spindle		A2-5	A2-6	A2 -8


	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງເປັນ 4500)	4200 (ຕັ້ງຄ່າໄປເຖິງ 3500)	3200 (ຕັ້ງຄ່າໃຫ້ 2500)
	ພະລັງງານມໍເຕີ Spindle	ແມະ	7.5	7.5	11
	torque torque ຂອງ motor spindle	nm	47.8NM	47.8NM	ປະຈໍາ
	ເສັ້ນຜ່າສູນກາງຂອງແຖບສູງສຸດ	mm	ø 45	ø 51	ø 75

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ວິທີການຊອກຄົ້ນຫາ	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial,		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0025


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.0025


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.0025


ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
