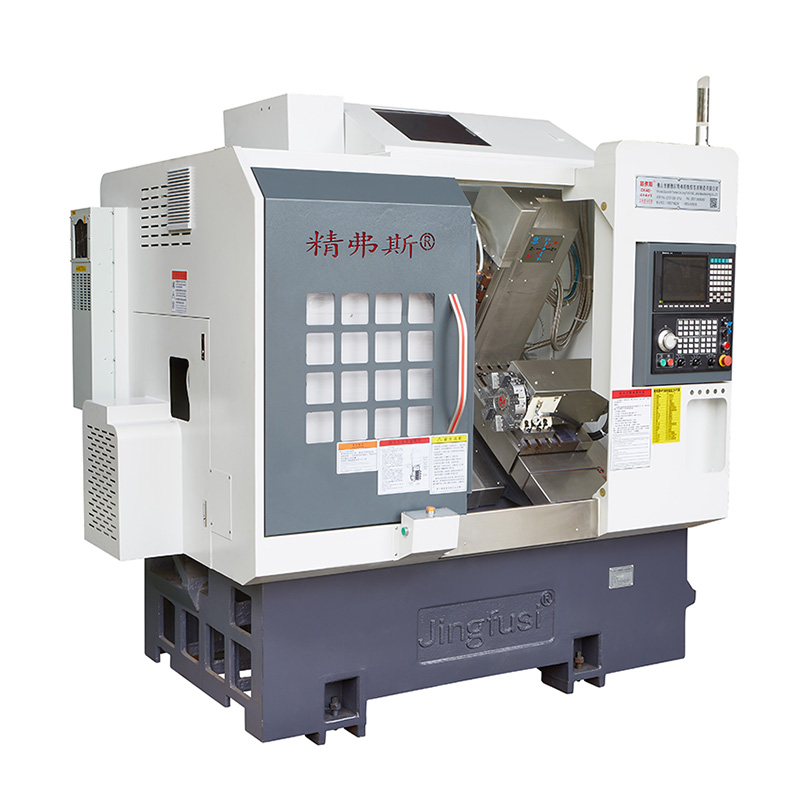

ເຄື່ອງຈັກອັດຕະໂນມັດເຄື່ອງຈັກອັດຕະໂນມັດ

ທ່ານກໍາລັງຊອກຫາເຄື່ອງທີ່ຫນ້າເຊື່ອຖືແລະມີປະສິດທິພາບເຊິ່ງຈະຊ່ວຍເພີ່ມຜົນຜະລິດຂອງບໍລິສັດຂອງທ່ານບໍ? ເບິ່ງບໍ່ມີອີກຕໍ່ໄປກ່ວາເຄື່ອງຈັກອັດຕະໂນມັດ CNC ອັດຕະໂນມັດ. ດ້ວຍເຕັກໂນໂລຢີທີ່ກ້າວຫນ້າແລະຄວາມແມ່ນຍໍາ, ເຄື່ອງນີ້ແມ່ນທາງອອກທີ່ດີເລີດສໍາລັບທຸກໆຄວາມຕ້ອງການການຜະລິດຂອງທ່ານ.

ຕົວແບບ:CK52-5+5+Y

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແນະນໍາ CNC ອັດຕະໂນມັດເຄື່ອງອັດຕະໂນມັດ - ເຄື່ອງມືທີ່ຊັດເຈນທີ່ທ່ານຕ້ອງການສໍາລັບການຜະລິດທີ່ມີຄຸນນະພາບສູງ

ນີ້ແມ່ນບາງລັກສະນະທີ່ສໍາຄັນຂອງເຄື່ອງທີ່ບໍ່ຫນ້າເຊື່ອນີ້:

ເຕັກໂນໂລຢີທີ່ມີຄວາມແມ່ນຍໍາ: ເຄື່ອງລວດລາຍແບບອັດຕະໂນມັດ CNCT ແມ່ນມີເຄື່ອງມືລັບລ້າສຸດເພື່ອຮັບປະກັນວ່າວຽກງານທັງຫມົດຂອງທ່ານມີຄຸນນະພາບສູງແລະຄວາມຖືກຕ້ອງ. ໂດຍການໃຊ້ໂປແກຼມທີ່ມີສິລະປະ, ເຄື່ອງສາມາດຜະລິດຊິ້ນສ່ວນທີ່ມີຄວາມແມ່ນຍໍາສູງແລະຄວາມຖືກຕ້ອງ, ໃຫ້ຜົນໄດ້ຮັບທີ່ດີທີ່ສຸດ.

Versatility: ບໍ່ວ່າທ່ານຈະເຮັດວຽກກັບວັດຖຸດິບຫຼືຜະລິດຕະພັນສໍາເລັດຮູບ, ເຄື່ອງນີ້ສາມາດຈັດການໄດ້ທັງຫມົດ. ດ້ວຍຄວາມຄ່ອງແຄ້ວແລະການເຮັດວຽກທີ່ຫຼາກຫຼາຍຂອງແກນ, ທ່ານສາມາດສ້າງເກືອບທຸກສ່ວນທີ່ທ່ານຕ້ອງການ, ຈາກເລຂາຄະນິດທີ່ສັບສົນ.

ຄວາມງ່າຍຂອງການນໍາໃຊ້: ເຄື່ອງລວດລາຍແບບອັດຕະໂນມັດ CNC ແມ່ນມີຄວາມເປັນມິດກັບຜູ້ໃຊ້ແລະງ່າຍຕໍ່ການດໍາເນີນງານ. ດ້ວຍການຄວບຄຸມທີ່ມີເຈດຕະນາແລະລະບົບການຂຽນໂປແກຼມງ່າຍໆ, ທີມງານຂອງທ່ານສາມາດລຸກຂື້ນດ້ວຍຄວາມໄວໃນເວລາ, ຜະລິດຕະພາບທີ່ມີຂະຫນາດສູງສຸດ.

ຄວາມທົນທານ: ເຮັດດ້ວຍວັດສະດຸທີ່ມີຄຸນນະພາບສູງທີ່ສຸດເທົ່ານັ້ນ, ເຄື່ອງນີ້ຖືກສ້າງຂຶ້ນມາເປັນຄັ້ງສຸດທ້າຍ. ມັນສາມາດຕ້ານທານເຖິງແມ່ນວ່າຄວາມຕ້ອງການທີ່ສຸດຂອງສະພາບແວດລ້ອມການຜະລິດແລະຮັບປະກັນວ່າທ່ານໄດ້ຮັບປະໂຫຍດສູງສຸດຈາກການລົງທືນຂອງທ່ານ.

ການບໍາລຸງຮັກສາຕ່ໍາ: ເຄື່ອງສໍາລອງອັດຕະໂນມັດ CNC ອັດຕະໂນມັດຮຽກຮ້ອງໃຫ້ມີການບໍາລຸງຮັກສາຫນ້ອຍທີ່ສຸດ, ປະຢັດເວລາແລະເງິນ. ດ້ວຍການອອກແບບທີ່ລຽບງ່າຍແລະກໍ່ສ້າງທີ່ເຂັ້ມແຂງ, ທ່ານສາມາດສຸມໃສ່ສິ່ງທີ່ສໍາຄັນທີ່ສໍາຄັນ - ການຜະລິດຂອງທ່ານ.

ໃນການສະຫລຸບ, ເຄື່ອງທີ່ອັດຕະໂນມັດ CNC ອັດຕະໂນມັດແມ່ນເຄື່ອງສໍາຄັນທີ່ດີເລີດສໍາລັບສາຍການຜະລິດໃດໆ. ດ້ວຍເທັກໂນໂລຢີທີ່ຊັດເຈນ, ຄວາມງ່າຍຂອງການນໍາໃຊ້, ຄວາມທົນທານ, ແລະການບໍາລຸງຮັກສາຕໍ່າ, ເຄື່ອງນີ້ແມ່ນແນ່ໃຈວ່າຈະເສີມຂະຫຍາຍຜົນຜະລິດຂອງບໍລິສັດຂອງທ່ານ. ຢ່າລັງເລ, ລົງທືນໃນ CNC ອັດຕະໂນມັດເຄື່ອງຈັກອັດຕະໂນມັດໃນມື້ນີ້ແລະເລີ່ມຕົ້ນໃຫມ່ລາງວັນໃນມື້ອື່ນ!

ແຜນວາດການເດີນທາງຂອງເຄື່ອງຈັກ

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ບັນຊີລາຍຊື່ພາລາມິເຕີ

ລາຍການ	ເນື້ອຫາ	ຫນ່ວຍງານ	ck46-5 + 5 + y	ck52-5 + 5 + y
ຂອບເຂດການປຸງແຕ່ງ	ແກວ່ງເທິງຕຽງ	mm	ø 500
	ຄວາມຍາວຂອງວົງມົນດ້ານນອກສູງສຸດ	mm	320
	ເສັ້ນຜ່າສູນກາງທະນູສູງສຸດ	mm	ø 45	ø 51 ~ 55
ແກນຫຼັກ	ຄວາມໄວ spindle ສູງສຸດ	r / min	6000 (ຕັ້ງ 4000)	4500 (ຕັ້ງຄ່າໄປເຖິງ 3500)
	ປະເພດຫົວຫນ້າ spindle		A2-5	A2-6
	spindle ຜ່ານເສັ້ນຜ່າສູນກາງຂຸມ	mm	ø 56	ø 66
ລ້ຽງ	X / Z / Y / y ເສັ້ນເລືອດຕັນສູງສຸດແກນ	mm	800/470/310
	ການເຄື່ອນໄຫວໄວສູງສຸດຂອງ X / Z / Y AXIS	m / ຂອງຂ້ອຍ	24 (ການຕັ້ງຄ່າ 18) / 24 (ຕັ້ງ 18) / 15 (ຕັ້ງ 8)
	x / z / y / y A ແກນ Axis screw rod	mm	32/32/25
	X / Z / Y / Y Axis Rail	mm	35/35/25
ຫໍມີດ	ສະຖານີ	pcs	ສະຖານີ 8 ສະຖານີ, ສາມາດຕິດຕັ້ງໄດ້ດ້ວຍຜູ້ຖືເຄື່ອງມືສອງເທົ່າ, ເປັນທາງເລືອກທີ່ມີ 12 ສະຖານີ
ຫົວພະລັງງານ	ແບບຟອມການຖືເຄື່ອງມືຫົວພະຍາກອນ		er25
	ຄວາມໄວສູງສຸດຂອງຫົວໄຟຟ້າ	r / min	6000 (ຕັ້ງເປັນ 4000), ສາມາດໃຊ້ໄດ້ທົ່ວໄປໃນການປຸງແຕ່ງຜະລິດຕະພັນຈາກ 4000
	ການຂຸດຄົ້ນການຕິດຕັ້ງສູງສຸດແລະການຜະລິດເສັ້ນຜ່າສູນກາງຫົວ	mm	ø 16
	ໄລຍະຫ່າງລະຫວ່າງ Shaft Head Head ແລະ Shaft	mm	65
ເຄື່ອງຈັກໄຟຟ້າ	ພະລັງງານມໍເຕີຕົ້ນຕໍ / torque	KW / NM	7.5 kw / 47,75nm, ທາງເລືອກ 11kw / 70.03nm ສໍາລັບຊິ້ນສ່ວນເຫຼັກທີ່ມີກໍາລັງການປຸງແຕ່ງ 80 ແລະຂ້າງເທິງ
	X / Z / Y / Y Axis Motor Power Power / Torque	KW / NM	Yaskawa 1.8kw / 11.5NM. ທາງເລືອກລຸ້ນໃຫມ່ 2.4 KW / ໃຫ້ຄະແນນ 11,5nm
	ພະລັງງານມໍເຕີ / Z Power Power Power Power Power / Torque	KW / NM	2.4 KW / 11.5NM
	ຄວາມໄວສູງສຸດຂອງມໍເຕີພະລັງງານ	r / min	5000
ອື່ນ	ອຸປະກອນເບກຕໍາແຫນ່ງ Spindle		ຄວາມກົດດັນໄຮໂດຼລິກ
	inclination ນອນ	°	35 °
	ຕາຕະລາງມີດຍາວ x ຄວາມກວ້າງ	mm	700x290
	ຄວາມຍາວຂອງເຄື່ອງ X Width x ຄວາມສູງ	mm	2200x1580x2000
	ນ້ໍາຫນັກທັງຫມົດຂອງເຄື່ອງຈັກ	ກິໂລ	3430
	ພະລັງງານທັງຫມົດ	ແມະ	13
	ການບໍລິໂພກພະລັງງານໂດຍສະເລ່ຍ	kw / h	2

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງມືເຄື່ອງ

ຄວາມຖືກຕ້ອງຂອງເຄື່ອງຈັກ, ມາດຕະຖານປັດໃຈ JingFus:
ລາຍການທົດສອບທີ່ສໍາຄັນ	ແຜນວາດ Schematic	ມາດຕະຖານຂອງໂຮງງານ


spindle ຕີ radial		ກວດພົບການແລ່ນຂອງກວຍນອກ	0.0035


ຕໍາແຫນ່ງ X-Axis Repart		ກວດພົບການຈັດຕໍາແຫນ່ງ x-axis ຊ້ໍາອີກ. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງຂອງ Z-Axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ z. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.003


ຕໍາແຫນ່ງ y-axis		ກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາໃນແກນ y. ຫມາຍເຫດ: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ເທົ່າເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກເຢັນແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາແລ້ວ.	0.004


C Axis Repart Poat		ກວດສອບການປ່ຽນແປງຂອງ S-Axis ຈຸດຄົງທີ່, ຫມາຍເຫດທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ, ແລະຫຼັງຈາກນັ້ນກວດພົບການຈັດຕໍາແຫນ່ງຊ້ໍາ	20 ວິນາທີ arc


C Axis ຕໍາແຫນ່ງ Rotary Rotary		ກວດພົບຄວາມຖືກຕ້ອງຂອງຖານະທີ່ມີຄວາມຖືກຕ້ອງຂອງ C-Axis: ການຄາດຄະເນຄັ້ງທໍາອິດປະມານ 50 ຄັ້ງເພື່ອຊົດເຊີຍຄວາມຜິດພາດຂອງເຄື່ອງຈັກແລະເຄື່ອງຈັກຮ້ອນ	72 ວິນາທີ ARC


ການບີບອັດຫົວຫນ້າພະລັງງານ		ໂກນດອກ	0.015

ການບີບອັດຫົວຫນ້າພະລັງງານ		ຫນີບຕີ	0.01

ຖ້າລູກຄ້າຕ້ອງການທົດສອບ ISO ຫຼື VD1 ຄວາມຖືກຕ້ອງຂອງ Axis X / Z / Y, ມັນຈະຖືກກໍານົດໃນເວລາຂຽນສັນຍາ. ລູກຄ້າຕ້ອງທົດສອບລາຍການນີ້ໃນເວລາດຽວກັນຂອງການຍອມຮັບໃນເບື້ອງຕົ້ນຂອງໂຮງງານ Jingfusi.
